Phantom Laboratory Magphan 100 (SMR100) 磁共振成像性能评估模体

产品概述

Magphan® 模体旨在执行磁共振成像 (MRI) 扫描仪的广泛性能评估。Magphan® SMR100 模体开发于 20 世纪 90 年代 MRI 发展初期。虽然我们针对现代 MRI 扫描仪推出了更新的 EMR 和 TMR 系列并强烈推荐，但我们仍可为有特定需求的客户制造 SMR100 模体。

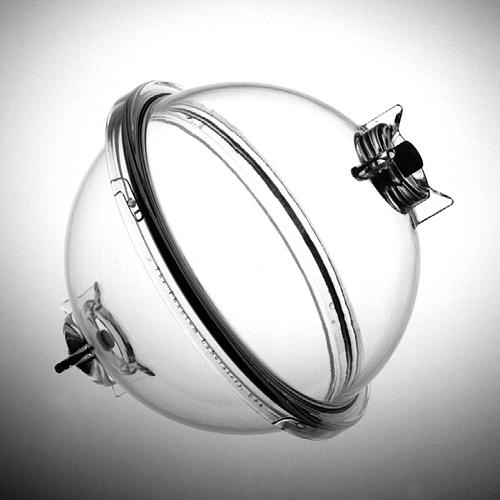

SMR100 拥有一个由两个半球壳组成的聚氨酯球体外壳，内径为 20cm。外壳通过简单的螺纹法兰连接环相连。测试立方体组件无需工具即可快速拆卸，提供了更大的成像灵活性，并便于清洁和维护。Magphan® SMR100 模体发货时不含任何液体，客户必须填充适当的 MR 溶液。

测试立方体 (Test Cube)

圆柱形和球形 Magphan® 均使用边长 10cm 的测试立方体进行图像质量测量。测试立方体由 6mm 厚的聚碳酸酯塑料制成，外径为 10cm。内部包含切片厚度斜坡、灵敏度瓶、高分辨率测试板和低对比度圆盘。

配置模式

• 2-D 标准配置：测试板可组装为标准 2-D 配置，具有双对置切片厚度斜坡，允许操作员快速验证模体的 z 轴是否精确垂直于成像平面。
• 3-D 配置：尼龙螺丝将单元固定在一起，允许用户更改测试板或立方体侧面以形成 3-D 配置。该配置允许从单次数据采集中获得 x、y 和 z 切片几何测量值。

测试摘要

测试立方体和模体外壳包含的功能允许对 MRI 扫描仪的关键参数进行全面测试。主要组件及其支持的测试如下：

• 切片厚度斜坡 (Slice Thickness Ramps)：支持模体位置、扫描切片宽度、多切片间距和连续性、患者对齐 (3D) 以及床增量精度测试。
• 灵敏度瓶 (Sensitometry Vials)：支持 T1 和 T2 测量。
• 高分辨率测试板 (High Resolution Test Plate)：支持高分辨率测量 (1 到 11 线对/厘米) 及几何失真测试。
• 立方体支撑盘 (Cube Support Disk)：支持几何失真及像素 (矩阵) 尺寸验证。
• 外部外壳 (Outer Housing)：支持空间均匀性、信噪比、球形几何、体外样本测试及圆形对称性测试。
• 10cm 球体 (可选)：支持磁场均匀性及均匀性特征测试。

核心组件详解

切片厚度斜坡：安装在测试立方体外部的斜坡厚 2mm，宽 10mm，与模体轴成 14°浅角放置，为切片宽度测量提供 4 倍放大系数。对置斜坡在立方体测试平面中心交叉以进行对齐验证，也可用于测试多切片序列内的切片索引和床增量精度。

灵敏度瓶：灵敏度样品存储在四个圆柱形瓶中，外径 1.9cm，内径 1.6cm。可通过立方体外部的 0.6cm (1/4 英寸) 端口填充各种溶液以进行 T1 和 T2 测量。

高分辨率测试板：高精度量规切割在由测试立方体内部通道支撑的 2mm 厚亚克力板上。测试图案由一系列矩形槽组成，范围从 1 到 11 线对/厘米 (5mm 至 0.45mm 分辨率)。用于测试几何失真 (空间线性) 的 3mm 孔以 2cm、4cm 和 8cm 的正方形图案排列。

低对比度圆盘：安装在测试立方体底部的亚克力圆盘，通过体积平均产生低对比度图像。包含四组三个圆形凹槽，深度分别为 0.5mm、0.75mm、1.0mm 和 2.0mm，直径为 4mm、6mm 和 10mm。

立方体支撑盘：两件式支撑盘将立方体固定在模体外壳内，易于安装和拆卸。除固定位置外，还提供空间线性测量信息。几何失真可通过测量支撑盘中配置成 8cm、10cm 和 12cm 正方形的 3mm 孔之间的距离来评估。

外部外壳：由外壳和立方体支撑盘组成。移除测试立方体和支撑盘后，可使用外壳进行全面的空間均匀性测量。外壳易于清洁，允许使用凝胶及液体溶液，多个端口确保排液时无阻碍流动。

10cm 球体 (可选)：可选直径 10cm 的球体可安装在 20cm 球体内或单独使用，用于测试 MRI 扫描仪的磁场均匀性和均匀性特征。磁场以百万分之几的对角对称体积 (DSVs) 指定。

专利球形设计

Magphan® 的专利球形设计结合了球形几何与立方体几何的精确对齐。由于磁场特性根据球谐函数映射，自然磁场延伸至对角对称体积 (DSVs) 或球体。这种对称性是 AAPM 任务组第 6a 号报告推荐球形形状的原因。通过旋转球体，可在横断面、冠状面、矢状面和斜面上评估成像性能。对于基于圆柱形模体制定性能规格的测试组和制造商，Magphan® 也提供传统圆柱形外壳版本。

注意：Magphan® 模体不附带对比填充溶液，客户需自行添加。
