Phantom Laboratory Magphan 170 MRI 性能评估模体

产品概述

Magphan® 模体系列旨在执行磁共振成像 (MRI) 扫描仪的各种性能评估。Magphan® SMR170 模体开发于 20 世纪 90 年代 MRI 发展初期，采用传统的圆柱形外壳设计，专为那些基于圆柱形模体制定性能规范的测试团体和制造商而设计。虽然我们推荐新款 EMR 和 TMR 模体用于现代扫描仪，但仍可为有需求的客户制造 SMR170。

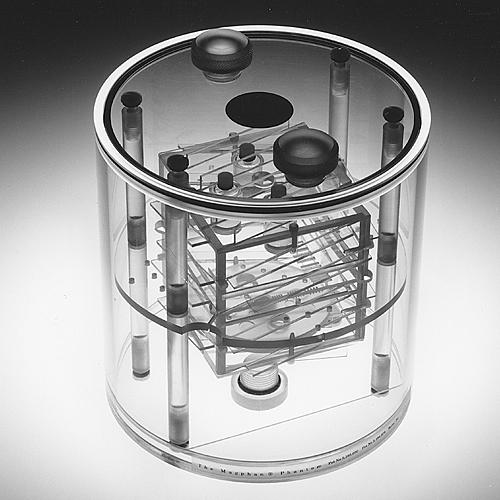

该模体具有可拆卸端盖以便内部访问。亚克力圆柱体外径为20cm，内径为19cm。请注意，Magphan® SMR170 模体发货时不含任何液体，客户需自行填充适当的 MR 溶液。

核心组件：测试立方体

圆柱形和球形 Magphan® 均使用10cm 测试立方体进行图像质量测量。该立方体由 6mm 厚的聚碳酸酯塑料制成，外径 10cm，内部包含：

• 切片厚度斜坡 (Slice Thickness Ramps)
• 灵敏度瓶 (Sensitometry Vials)
• 高分辨率测试板 (High-Resolution Test Plate)
• 低对比度圆盘 (Low Contrast Disk)

配置灵活性：测试立方体板可组装成标准 2D 配置，具有双对置切片厚度斜坡，允许操作员快速验证模体 z 轴是否精确垂直于成像平面。尼龙螺丝固定单元，允许将测试板或立方体侧面更改为 3D 配置，从而从单次数据采集获取 x、y 和 z 切片几何测量值。

测试功能摘要

测试立方体和模体外壳包含的功能允许对最大可实现的临界 MRI 扫描仪参数进行全面测试：

• 切片厚度斜坡：用于模体位置、扫描切片宽度、多切片间距和连续性、患者对齐 (3D) 及床增量精度测试。
• 灵敏度瓶：用于 T1 和 T2 测量。
• 高分辨率测试板：支持高分辨率测量 (1 至 11 线对/厘米) 及几何失真评估。
• 立方体支撑盘：用于几何失真和像素 (矩阵) 尺寸验证。
• 外部外壳：用于空间均匀性和信噪比 (SNR) 测试。

详细组件规格

切片厚度斜坡：安装在测试立方体外部，厚 2mm，宽 10mm，与模体轴呈 14°浅角放置，为切片宽度测量提供 4 倍放大系数。对置斜坡在立方体测试平面中心交叉以验证对齐情况，也可用于测试多切片序列内的切片索引和床增量精度。

灵敏度瓶：四个圆柱形瓶，外径 1.9cm，内径 1.6cm。可通过立方体外部的 0.6cm (1/4 英寸) 端口填充各种溶液以进行 T1 和 T2 测量。

高分辨率测试板：2mm 厚亚克力板上刻有高分辨率量规，测试图案范围从 1 到 11 线对/厘米 (5mm 至 0.45mm 分辨率)。此外，板上分布有 3mm 孔，呈 2cm、4cm 和 8cm 的正方形图案，用于评估几何失真 (空间线性)。

低对比度圆盘：安装在测试立方体底部的亚克力圆盘，通过体积平均生成低对比度图像。包含四组三个圆形凹陷，深度分别为 0.5mm、0.75mm、1.0mm 和 2.0mm，直径为 4mm、6mm 和 10mm。

立方体支撑盘：两件式支撑盘将立方体固定在模体外壳内，易于安装和拆卸。除了固定位置外，还提供空间线性测量信息。通过测量支撑盘中配置成 8cm、10cm 和 12cm 正方形的 3mm 孔之间的距离，可评估几何失真。

外部外壳：由外壳和立方体支撑盘组成。移除测试立方体和支撑盘后，可使用外壳进行综合空间均匀性测量。外壳易于清洁，允许使用凝胶及液体溶液，多个端口确保排液时流动不受限制。

注意：Magphan® 模体不附带对比度填充溶液，客户需自行添加。
