Phantom Laboratory Ectphan 330 SPECT 体模

产品概述

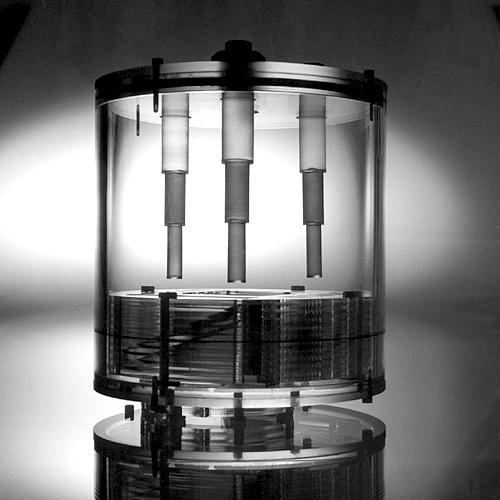

Ectphan™ 体模是一款圆柱形、液体填充的容器，包含多种测试功能，用于监测单光子发射计算机断层扫描（SPECT）系统的质量。该体模可用于评估以下 SPECT 系统参数：重建均匀性、空间分辨率、低对比度分辨率、像素尺寸、切片宽度以及旋转中心 (COR)。此外，Ectphan™ 体模的数据非常适合用于上述系统参数的计算机辅助分析。

有关详细信息，请参阅 ECTphan™ 手册。

配置灵活性

该体模适用于多种用户配置。其端板带有 4 个螺纹孔（中心一个，三个呈径向排列），可填充可填充的“热”或“冷”固体低对比度插件。当不需要对比度插件或需要增加均匀性区域时，可用塞子替换对比度插件。点源支架可定位在体模中心，用于测量点扩散函数 (PSF)、调制传递函数 (MTF)和旋转中心。测试板也可轻松移除，以创建更大的均匀性区域。

测试摘要

Ectphan™ 体模由三个主要测试区域组成：测试板、均匀性区域和用于插件的端板。

• 测试板：用于测量像素尺寸、切片宽度和空间分辨率。
• 均匀性部分：用于积分均匀性和噪声统计。
• 端板：用于低对比度测量（“热”或“冷”）、PSF、MTF 和旋转中心。

体模组件详解

测试板：测试板上有 4 个“热”孔，间距为 120mm，用于测量 X 和 Y 轴的像素尺寸。提供高达 2.5lp/cm 的四种条形图案，用于目视评估空间分辨率。两个相对的倾斜斜坡提供了测量切片厚度的能力。

均匀性部分：均匀性部分提供一个直径 20cm 的区域，可目视检查伪影和不均匀性。可根据该区域内的像素值计算积分不均匀性和 RMS 噪声统计量。

端板：端板设有螺纹孔，用于安装点源支架以及“热”和“冷”低对比度插件。当不需要测试时，可用 SMR 168 塞子堵住孔洞。

点源支架可定位并在体模中心成像。该支架设计用于在空气中和有散射的情况下对点源进行成像。从重建的点源数据中生成点扩散函数 (PSF)，并可测量半高全宽 (FWHM)和十分之一高全宽 (FWTM)值。如果有可用软件，可从 PSF 生成调制传递函数 (MTF)。

外部点源插件可用于评估相机探头的倾斜度。这是通过目视检查点源投影数据的旋转电影序列，并注意点源在 y 轴位置的任何显著变化来完成的。

重建的点源数据也可用于演示旋转中心 (COR) 的误差。需要在重建数据上注意的事项包括三维点源宽度、形状以及条纹或其他伪影的迹象。

Ectphan™ 体模附带 3 个固体或 3 个空心低对比度插件。这些插件可以呈径向模式旋入体模端板（距中心轴 75mm），或者其中一个可以放置在体模的中心轴上。插件由三部分组成：直径分别为 10、15 和 20mm，长度为 40mm。

空心插件通过螺纹端的端口进行填充。空心插件用于模拟“热”病灶。固体插件用于模拟“冷”病灶。

注意：Ectphan™ 体模不随附对比度填充溶液。客户需自行添加填充溶液。
