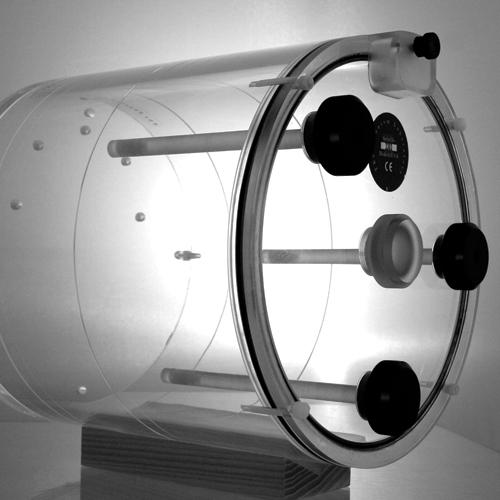

Phantom Laboratory Ectphan 360 SPECT 质量监测体模

Ectphan™ 体模是一款圆柱形、液体填充的容器，内置多种测试功能，用于单光子发射计算机断层扫描 (SPECT) 系统的质量监测。

该体模可用于评估以下 SPECT 系统参数：重建均匀性、空间分辨率、低对比度分辨率、像素尺寸、切片宽度以及旋转中心 (COR)。此外，Ectphan™ 体模生成的数据非常适合用于上述系统参数的计算机辅助分析。

Ectphan™ 体模主要由三个测试区域组成：测试板、均匀性区域和用于插件的端板。

测试板 (Test Plate)
- 像素尺寸 (Pixel Size)
- 切片宽度 (Slice Width)
- 空间分辨率 (Spatial Resolution)
均匀性部分 (Uniformity Section)
- 积分均匀性 (Integral Uniformity)
- 噪声统计 (Noise Statistics)
端板 (End Plate)
- 低对比度测量（'热'或'冷'）
- 点扩散函数 (PSF)
- 调制传递函数 (MTF)
- 旋转中心 (Center of Rotation)

测试板：测试板上有 4 个'热'孔，间距为 120mm，用于测量 X 轴和 Y 轴的像素尺寸。提供高达 2.5lp/cm 的四种条形图模式，用于空间分辨率的视觉评估。两个相对的倾斜斜坡提供了测量切片厚度的能力。

均匀性部分：均匀性部分提供一个直径 20cm 的区域，可进行伪影和非均匀性的视觉检查。可根据该区域内的像素值计算积分非均匀性和 RMS 噪声统计量。

端板：端板设有螺纹孔，用于安装点源支架以及'热'和'冷'低对比度插件。当不需要进行测试时，可用 SMR 168 塞子堵住孔洞。

点源支架可定位并在体模中心进行成像。该支架设计用于在空气中和有散射的情况下对点源进行成像。从重建的点源数据中生成点扩散函数 (PSF)，并可测量半高全宽 (FWHM) 和十分之一高全宽 (FWTM) 值。如果有可用软件，可从 PSF 生成调制传递函数 (MTF)。

外部点源插件可用于评估相机机头的倾斜度。这是通过目视检查点源投影数据的旋转电影序列，并注意点源在 y 轴位置的任何显著变化来完成的。

重建的点源数据也可用于演示旋转中心 (COR) 的误差。需要在重建数据上注意的事项包括三维点源宽度、形状以及条纹或其他伪影的迹象。

Ectphan™ 体模随附 3 个实心或 3 个空心低对比度插件。这些插件可以以径向模式旋入体模端板（距中心轴 75mm），或者其中一个可以放置在体模的中心轴上。插件由三部分组成：直径分别为 10mm、15mm 和 20mm，长度为 40mm。

空心插件通过螺纹端的端口进行填充，用于模拟'热'病灶。实心插件用于模拟'冷'病灶。

注意：Ectphan™ 体模不附带对比度填充溶液。客户需自行添加填充溶液。
