产品概述

TOMOPHAN® IMAGE QUALITY PHANTOM

如果您尚未广泛使用数字乳腺断层合成（DBT）成像技术，可能尚未完全了解其与传统乳腺 X 线摄影和 CT 的区别。Tomophan® 模体旨在通过对关键性能标准的客观测量，为这一独特的成像系统提供完整的表征。

结构设计

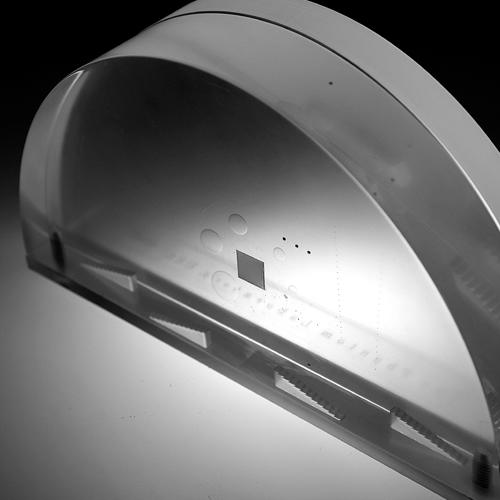

基础模体由三个关键组件构成：28mm 测试物体、14mm 间隔块和胸壁。在常规测试中，测试物体与间隔块堆叠，总厚度为 42mm，主测试平面位于中心。通过改变 14mm 均匀间隔块的位置或翻转测试物体，可将主测试平面在成像场中向上或向下移动。

为了模拟较小的乳房，可单独使用 28mm 测试物体。若需模拟 56mm 的乳房，可选配 28mm 间隔块与测试物体配合使用。

Smári 图像分析服务

Tomophan® 配备了由 The Phantom Laboratory 开发的强大基于网络的图像分析服务 Smári。Smári 在云端提供自动化的模体图像分析，并将测量数据保存在数据库中，用于趋势分析、机器对比和历史记录。

模体测试项目

• 切片宽度 (Slice width)：利用两组倾斜珠排评估切片厚度和切片灵敏度分布 (SSP)。
• 切片增量 (Slice increment)：珠排也用于提供切片增量测量。
• Z 轴缩放 (Z-axis scaling)：模体包含 1 mm 铝制 Z 轴珠，用于评估 Z 轴方向的图像缩放。
• Z 轴均匀性 (Z-axis uniformity)：模体由均匀材料铸造而成，可在远离其他测试物体的指定区域评估均匀性。
• 切片内信号下降 (In-slice signal drop)：可通过珠排图案评估切片内的信号下降情况。
• CNR, SNR 和 NPS：Tomophan® 模体含有一块 0.2mm 厚、1cm 见方的铝箔插件。该铝方块可用于计算对比度噪声比 (CNR)。
• X 和 Y 方向的高分辨率 MTF：铝方块的边缘轮廓可用于计算线扩散函数以及 X 和 Y 方向对应的调制传递函数 (MTF)。
• 区域面内均匀性 (Regional in-plane uniformity)：模体由均匀材料铸造。设计预留了用于均匀性测量的区域。这些区域的像素值设计为局部均匀，用于测量空间均匀性、平均像素数和噪声标准差值。
• 缺失胸组织测量 (Lost chest tissue measurement)：利用四个阶梯式胸壁缺失组织规，可在沿胸壁的两个位置和两个不同切片高度处测量缺失的胸壁组织。这四个规具有 12 个台阶，以 0.5mm 为增量从胸壁升入模体内部。
• 像素尺寸验证 (Pixel size verification)：可根据已知的几何特征位置验证像素尺寸。
• 低对比度 (Low contrast)：模体在中央圆形图案中设有 8 个丙烯酸球体，用于评估扫描仪的低对比度能力。
• 模体对准 (Phantom Alignment)：模体包含基准物体，以确认模体的方向。

更多详细信息请参阅 Tomophan® 产品指南和数据表。
