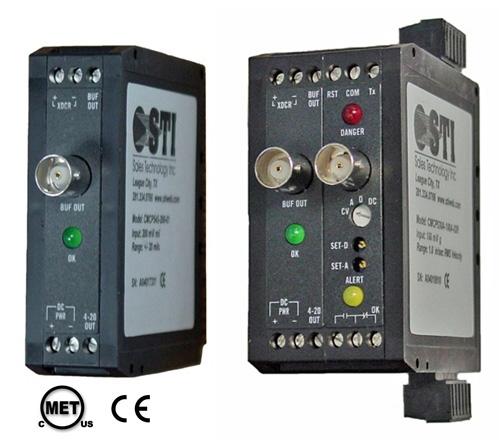

STI CMCP530 速度变送器/监测器

产品概述

CMCP530 加速度计基速度变送器提供“峰值”或“真有效值”信号检测版本，支持英制或公制缩放。该设备兼容所有 100 mV/g 输出的加速度计，并提供与整体测量成比例的 4-20 mA 输出。每个单元为加速度计提供恒定电流电源，检查故障，处理振动信号以确定整体振幅，并输出与用户可选择范围成比例的 4-20 mA 直流电流。

核心功能

• 加速度计输入与速度输出
• 可作为变送器或监测器使用
• 支持 RMS 或峰值检测
• 标准 100 mV/g 输入
• 4-20 mA 输出信号
• 提供 2 个缓冲输出
• 5 种可选量程
• 内置故障 (OK) 检测功能
• 符合 CSA & UL C1,D2 认证
• DIN 导轨安装
• 可选高通与低通滤波器

技术规格详解

量程选择：对于 100 mV/g 输入，用户可选择 0.5, 1.0, 1.5, 2.0 和 2.5 in/sec（公制等效值为 12.7, 25.4, 38.1, 50.8 和 63.5 mm/sec）的量程。将变送器与现有的 PLC 或 DCS 系统结合，可构建高密度、低成本的振动监测系统。

频率响应：CMCP530 提供 ISO 标准型（10 Hz 至 1 kHz）和 ISO 低频型（2 Hz 至 2 kHz）两种规格。

缓冲输出：设备正面安装的 BNC 连接器提供访问缓冲换能器输出信号的通道，包括未滤波的振动信号和直流偏置电压。便携式测试设备或分析仪可连接至此输出，而不干扰其他系统输出。

故障检测：板载故障检测电路持续监控换能器的正常运行。如果发生故障，输出电流降至 <2 mA 以向读取系统指示故障，同时设备正面的绿色 LED 熄灭以提供本地故障指示。

滤波器选项：对于需要监控特定频段的应用，可指定可选的高通和低通滤波器。这些滤波器是模块化的，可由工厂或现场安装。每个模块以约 24 dB/倍频程的速率衰减带外信号。转角频率可从 2 Hz 指定到 20 kHz。滤波模块可级联以形成更高阶滤波器或创建带通响应。滤波不影响缓冲换能器输出。

监测器版本特性 (CMCP500A 系列)

报警功能：监测器具有两个独立的设定点，配有 LED 报警指示灯和输出继电器触点（Alert 和 Danger）。设定点可通过电位器在满量程的 0 到 110% 之间调节。每个设定点具有 1 到 10 秒的可调延迟。SPST 继电器触点额定值为 5 Amps @ 30 Vdc 或 250 Vac（阻性负载）。

继电器配置：继电器触点可由用户独立配置为常开 (NO)（标准）或常闭 (NC) 操作。继电器通常处于断电状态，并可配置为锁定或非锁定（标准）操作。锁存报警可通过本地或远程触点闭合进行复位。

跳闸倍增 (Trip Multiply)：监测器通过触点闭合提供 3 倍设定点乘法（可提供 2 倍），以避免在机器启动期间触发报警。

定制服务：可根据要求提供自定义输入和输出校准。报警继电器和跳闸倍增功能仅在监测器版本中可用。
