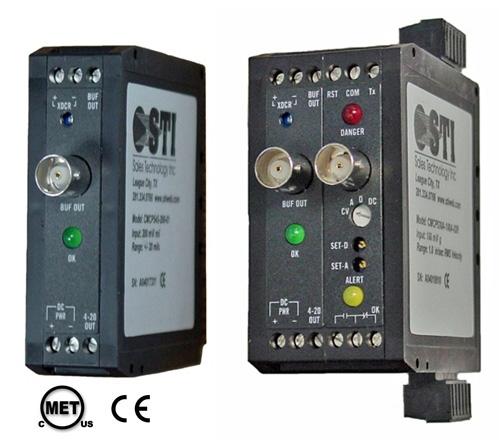

STI CMCP545 轴向位置变送器/监测器

产品概述

STI CMCP545 位置（轴向）监测器兼容所有制造商的涡流探头或近程探头系统，支持 100 或 200 mV/mil 电压输出，并提供英制和公制标定选项。该设备检查故障，处理振动信号以确定总体振幅，并输出与 0 至 80 mils (40-0-40) 范围成比例的 4-20 mA 直流电流，或等效的公制 0 至 2 mm (1.0-0-1.0 mm)。内部跳线可选择传感器朝向或远离的正常运动方向。将变送器与现有的 PLC 或 DCS 系统结合，可构建高密度、低成本的振动监测系统。

主要特性

• 近程探头输入
• 轴向位置输出
• 可作为变送器或监测器使用
• 直流检测功能
• 朝向/远离方向可选
• 输入灵敏度：200 mV/mil (7.87 mV/mm)
• 输出信号：4-20 mA
• 提供 2 路缓冲输出
• 具备故障 (OK) 检测功能
• 符合 CSA & UL C1,D2 认证
• 支持 DIN 导轨安装

可选报警模块

可选报警模块提供 OK、预警和危险继电器，具有可选择的时间延迟、跳闸倍增、旁路功能以及用于显示的 0 至 5 VDC 输出。继电器输出可用于触发机器停机或其他警报。

可根据要求提供定制输入和输出校准。

缓冲输出

单元正面安装的 BNC 连接器提供对缓冲换能器输出信号的访问。这包括未滤波的振动信号和直流偏置电压。便携式测试设备或分析仪可连接到此输出，而不会干扰其他系统输出。

故障检测

板载故障检测电路持续监控换能器的正常运行。如果发生故障，输出电流降至<2 mA以向读取系统指示故障。单元正面的绿色 LED 灯熄灭，提供本地故障指示。

滤波器选项

对于需要监控特定频段的应用，可指定可选的高通和低通滤波器。这些滤波器是模块化的，可由工厂安装或在现场安装。每个模块以约 24 dB/倍频程的速率衰减带外信号。转角频率可从 2 Hz 指定到 20 kHz。滤波器模块可级联以形成更高阶的滤波器或创建带通响应。滤波不影响缓冲换能器输出。

报警与继电器 (监测器版本)

CMCP500A 系列监测器具有两个独立的设定点，配备 LED 报警指示灯和输出继电器触点（预警和危险）。设定点可通过电位器从满量程的 0 到 110% 进行调节。每个设定点具有 1 到 10 秒的可调延迟。SPST 继电器触点额定值为电阻负载下 5 安培 @ 30 Vdc 或 250 Vac。

继电器配置：继电器触点可由用户独立配置为常开 (NO)（标准）或常闭 (NC) 操作。继电器通常处于去 energized 状态，并可配置为锁存或非锁存（标准）操作。锁存警报可通过本地或远程触点闭合进行复位。

跳闸倍增：监测器通过触点闭合具有 3 倍设定点倍增功能（可提供 2 倍）。以避免在机器启动期间触发警报。
