STI CMCP7504 四通道机械监测系统

产品概述

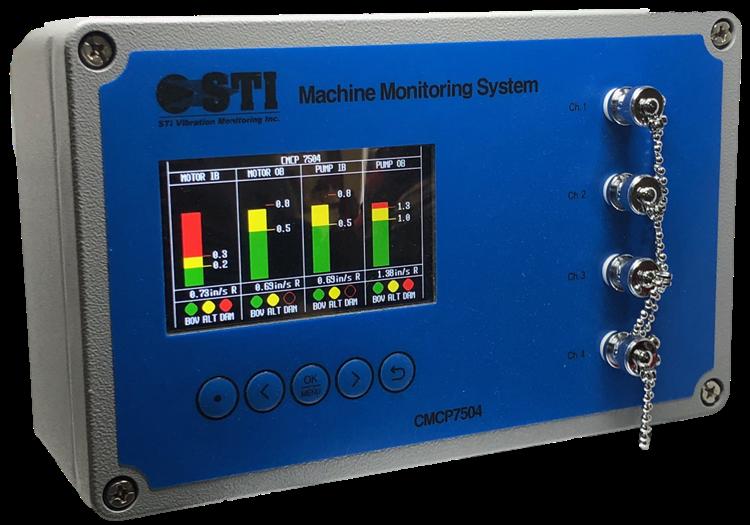

CMCP7504 四通道机械监测系统是一款符合 API 670 标准的四通道连续监测系统，专为电涡流探头、加速度计、速度传感器和模拟输出传感器设计。该系统还支持单路温度和转速输入，用于读数显示和视觉报警。内置的 4.3 英寸 LCD 显示屏可清晰显示整体振动值的条形图及报警状态指示。

核心功能

CMCP7504 能够监测速度、加速度、包络加速度 (gE)、位移和推力位置，支持峰值、RMS 或峰峰值检测。每个输入通道均配有隔离的 4-20 mA 输出、电压输出、预警继电器输出、危险继电器输出以及两个缓冲原始信号输出。

前面板安装的 BNC 缓冲输出允许在使用便携式振动分析仪时访问传感器的原始未处理信号，而模拟输出则提供连续通信能力，便于集成 PLC、DCS 或 SCADA 系统。接线端子排上还提供 Modbus TCP/IP 输出接口。

主要特性

• 用于机器保护的连续监测
• 4 个变量输入加上转速和温度输入
• 带报警指示器的本地条形图显示屏
• 每通道 2 级报警（预警和危险）
• 系统正常 (System OK) 报警
• 四个可配置的 4-20mA 输出
• 支持 Modbus TCP/IP 和 RS485 通信
• DataView 信号保存功能，支持远程查看 FFT 和时域波形
• 每通道两个缓冲输出（BNC 缓冲和螺钉端子）
• 符合 API 670 标准
• IP65 防护等级外壳，带电缆夹紧装置
• 支持交流或直流供电

可用输入模块：

• AC（加速度，来自加速度计输入）
• VA（速度，来自加速度计输入）
• VV（速度，来自速度传感器输入）
• EV（包络加速度，来自加速度计输入）
• DS（位移，来自电涡流探头输入）
• TP（推力位置，来自电涡流探头输入）
• AM（模拟量，来自 mA 或 VDC 输出变送器输入）
• TM（温度输入，100 欧姆铂电阻 RTD 或 10mV/°C）

三十多年来，STI 振动监测已确立其作为振动监测和机器保护系统领先供应商的地位。凭借对工艺的深厚专注，我们致力于在竞争激烈的市场中提供极具性价比的解决方案。所有产品均在美国精心制造，生产基地位于德克萨斯州和内华达州。
