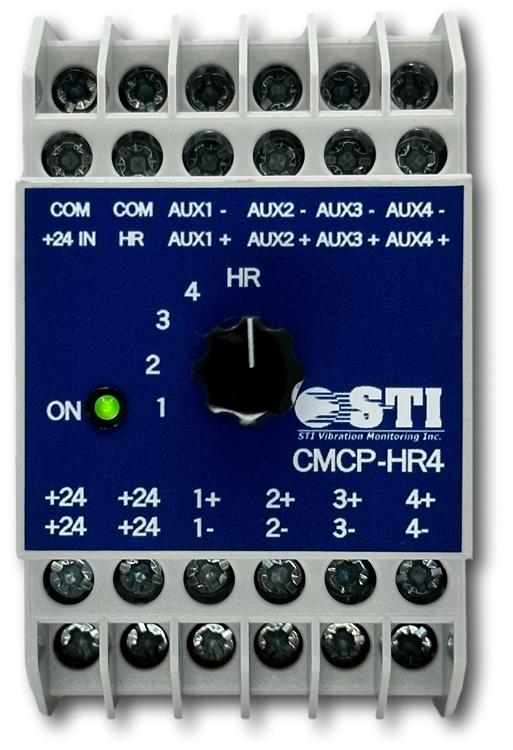

STI CMCP-HR4 四通道高读模块

产品概述

STI CMCP-HR4 设计为低成本全时监控系统的基座单元，**多可连接四个 4-20 mA 振动传感器。通过与 CMCP730D 报警和显示模块连接，用户可以实时监控并查看**高的振动读数。

核心功能

CMCP-HR4 接收四个 4-20 mA 输入信号，支持源型（Source，供电）或漏型（Sink，无源）模式。它将输入信号转换为 1.0 至 5.0 VDC 的输出信号，并将**高可用值输出到高读（High Read）端子。用户可以选择任意一个通道输出到 HR 端子，或者将选择器保持在 HR 位置以自动输出四个通道中的**大值。配合 CMCP730D 使用时，可直接查看实际的工程单位数值。

系统应用

利用多达四个 4-20 mA 速度传感器、单个 CMCP-HR4 以及 CMCP730D 报警显示模块，即可轻松组建低成本的在线监测系统。若需监测 4-20 mA 双参数传感器的温度输出，可增加**套 CMCP-HR4 和 CMCP730D 模块进行扩展。

主要特性

• 四个 4-20 mA 输入（支持源型或漏型）
• 可选高读输出（1-5VDC）
• 每通道 1.0-5.0 VDC 输出
• 每通道内置 250 Ohm 电阻
• 提供辅助端子用于连接**回路设备
• 配备电源接通绿色 LED 指示灯
• 单个报警模块即可管理 4 个通道
• +24 VDC 供电
• 标准 Din 导轨安装
