STI CMCP601 演示转子套件

产品概述

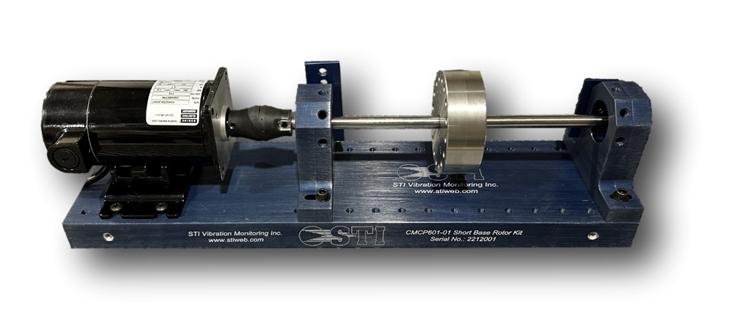

CMCP601 转子套件是作为真实机器的小型工作示例而开发的，可在现实条件下模拟振动信号。该套件提供短底座（单临界）和长底座（双临界）两种选项，可安装多种传感器以提供振动信号。这些信号可用于培训振动分析师或维护人员，以便对实际的振动传感器系统或振动信号进行故障排除。

主要功能特性

• 临界速度（仅第一阶临界）
• 基于频率的信号分析
• 基于时间的信号分析
• 轨道分析
• 动平衡实验
• 跳动测量
• 转子弯曲检测
• 识别转子临界速度
• 轴相对信号监测
• 共振研究
• 振幅因子分析
• 转子动力学研究
• 相位信号分析

技术细节与配置

使用滑动轴承的转子套件主要采用基于时间的分析技术进行研究，如时间波形、轨道、轴位置绘图、相位和模态形状分析。若选配滚珠轴承，则可使用 FFT 型仪器研究轴承产生的频率。

标准转子套件供应包含：详细的实验手册（含示例实验）、速度控制器、预润滑滑动轴承、平衡配重以及已钻孔并攻丝以安装平衡配重的转子质量块。速度控制器配有 ON/OFF 开关、保险丝、SCR 速度控制和状态指示灯。

提供的传感器安装支架可接受 1/4"-28 UNF 螺纹的电涡流探头，用于监测相位和轴相对振动。可选的驱动板（Prox. Plate）可用于安装 Din 导轨 SKF 电涡流探头驱动器和电源。有关更多选项，请参考 CMCP300P 传感器和电源接口模块。

可选的滚动轴承组件包括一个装有滚珠轴承的轴承座。该轴承组件钻有 1/4" x 28 UNF 螺纹孔，可接受标准加速度计和速度传感器。

注意：切勿将滚珠轴承支架与长底座转子套件一起使用。
