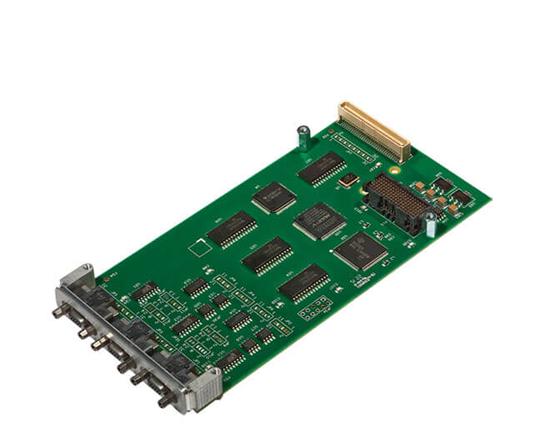

Technobox 7254 4 端口 RS232/RS422/RS485 异步串行通信适配器 XMC

产品概述

Technobox P/N 7254 是一款 4 端口异步通信适配器 XMC 模块，旨在为主机处理器提供额外的高性价比 RS232/RS422/RS485 异步串行端口。作为自 1990 年代起持续生产的 P/N 4960/2012 PMC 产品的下一代版本，该 XMC 模块与前代产品保持了高度的兼容性。

核心技术与优势

• 原生 UART 芯片：采用真正的16C554 芯片实现 UART 功能，相较于基于 FPGA 的竞争方案，确保了正确的异步操作性能。
• 灵活的端口配置：沿用与前代产品相同的跳线配置策略，由 Technobox 根据客户订单进行安装。
• PCI Express 映射：UART 映射到 PCI Express I/O 空间，符合个人计算机 COM 端口惯例；也可通过重新编程 PLD 将端口映射到内存空间。
• 接口兼容性：保留了相同的Micro D9 连接器以及 PN4 后部 I/O 接口。

架构与中断管理

板载 PLD 将本地并行 PCI 总线适配到 16554 四路 UART 接口。对用户而言，COM 端口仿佛位于 PCI-to-PCI 桥接器之后。与前代产品不同，本模块取消了用于将单个 UART 中断导向 INTx 的机械中断开关。默认情况下，所有 UART 中断均发布在INTA 线路上。同时，软件层面提供了中断导向技术，可将中断重定向至所需的中断请求级别。

电源与电气特性

该 XMC 模块仅需+3.3V 电源轨供电。RS232 接口芯片所需的升高电压通过内置开关电容电压倍增器生成，无需前代产品所需的 +/-12V 导轨。每个端口可独立设置为 RS232 或 RS422 电平。在 RS422 模式下，还提供额外选项以 RS485 方式在接收数据线上发送数据。端口配置需在订购时指定。
