Technobox 9290 4 端口 RS422 接收终端与 8 端口 RS232 混合接口卡

产品概述

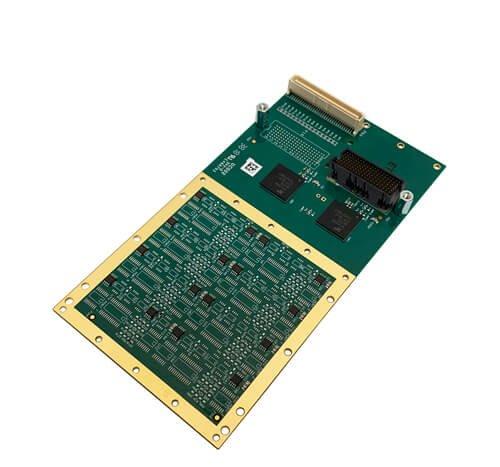

Technobox P/N 9290 是一款功能强大的 4 端口 RS422 接收终端与 8 端口 RS232 混合接口卡（所有端口具备 RXD/TXD/CTS/RTS 信号，P15 符合 VITA 42 标准，PN4 符合 VITA 46 差分标准）。该板卡核心搭载 XR17V358 控制器，能够支持高达 16 个基于 UART 的通信端口，涵盖 RS232、RS422 和 RS485 电气电平，并可根据需求制造为支持数字 I/O (GPIO)。

灵活的分区架构设计

该设计极具通用性，被划分为八个独立的“区域”，每个区域均可制造为支持以下任一功能：

• RS232：标准的 8 路 COM 端口信号。
• RS422：标准的 4 路 COM 端口信号（RXD, TXD, RTS, CTS）。
• 分割分区 (Split partitioning)：将单个区域分为两个独立的功能单元。

当区域配置为“分割分区”时，每个半区可支持：

• RS232：标准的 4 路 COM 端口信号（RXD, TXD, RTS, CTS）。
• RS422：标准的 2 路 COM 端口信号（RXD, TXD）。
• RS485：在一对差分线上进行双向 RS485 数据传输（TX, RXD）。
• GPIO：两位带有串联端接的通用数字输入输出。

注意：当至少一个区域被分割时，板上将安装第二个 XR17V358 UART 芯片。这种架构使得用户可以快速实现多种 I/O 信号电平组合，例如全端口 8 信号 RS232，或全端口 4 信号 RS232，亦或是 RS232、RS422、RS485 和 GPIO 的混合应用。

高效交付与高可靠性

为了加快交付速度，我们备有部分组装好的板卡库存。所有配置的次级侧元件（主要是旁路电容和通用元件）均相同。收到订单后，仅对初级侧进行相应的元件贴装，从而快速满足客户的特定配置需求。终止电阻的变化或 XMC 连接器类型（VITA 42 或 VITA 61）的变更均可轻松完成。

这种独特的选择性贴片方法实现了高可靠性和高配置灵活性，无需使用任何跳线、插件式中间件或复杂的 FPGA。

卓越的性能特性

XR17V358 提供了先进的高性能异步通信功能。除了实现标准的 16550 UART 功能外，还支持额外的操作模式：

• 深度 FIFO 缓冲区（256 字节）。
• 自动流控制（CTS/RTS 或 XON/XOFF）。
• RS485 方向控制。
• 基于内部生成的 125 MHz 时钟，波特率最高可达 31.25 Mbaud（若使用第二块 XR17V358 芯片则为 15.625 Mbaud）。

扩展性与兼容性

该产品不支持前面板 I/O 访问，但提供类似的前面板信号路由型号。此外，还提供多种载板用于系统开发和测试，例如 P/N 4821（ breakout 至引脚排针）、P/N 5933（连接至 VME J2 风格连接器）以及 P/N 8260（连接至 68 针前面板连接器）。

本产品采用工业级温度范围元件（-40°C 至 +85°C）制造，并完全符合 RoHS 环保标准。
