Technobox 4638 5V 专用版 Compact Flash 控制器 PMC

产品概述

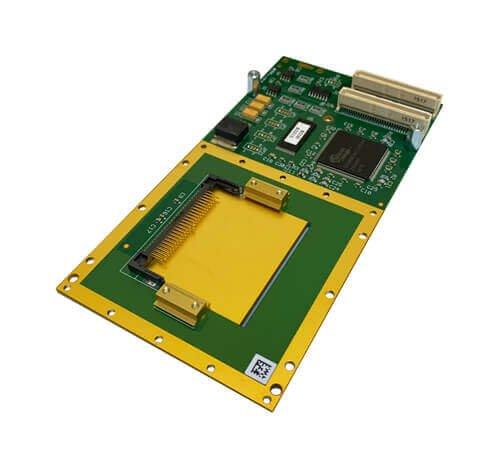

热增强型 (CCPMC) Compact Flash (CF) 控制器 PMC 配备 Silicon Image（前身为 CMD）PCI-680 IDE 控制器，接口连接至位于 PMC 主体上的单个 Compact Flash 站点。该板支持 Type I (3mm) 和 Type II (5mm) CF 设备。

主 IDE 通道将板载 Compact Flash 站点作为主设备提供服务。

该板专为符合 VITA 20 规范的传导冷却主机平台操作而设计。提供了位于板中心和前部的“主要”热传导区域，以及位于板上边缘和下边缘的“次要”传导区域。

Compact Flash 设备通过 CF 站点边缘的两个螺钉固定夹牢固固定。CF 设备的底面直接接触实心铜平面，该平面热连接到主要和次要散热器。

除 CMD-680 控制器外，该板设计采用所有工业温度范围组件（-40 至 +85 度运行）。虽然 CMD-680 控制器的数据表表明它也能够进行工业温度范围操作，但与制造商的讨论表明并非如此。因此，用户必须评估/筛选该板以用于扩展温度应用。

根据工厂安装的选项，该板由主机载卡通过 PMC 连接器提供的 +3.3V 或 +5V 供电。PMC 上的 CF 设备始终由 +3.3V 供电。

512-Kbyte FLASH 存储器提供 BIOS 代码存储。该板预编程了用于 Intel 平台的 BIOS。对于非 Intel 平台（例如 Power PC），用户可以通过 PC DOS 在电路内重新编程 BIOS 以安装适当的 BIOS 代码。

CF 设备不随板一起发货，允许用户选择。请注意，并非所有 CF 设备都与 PCI-680 控制器和相关的操作系统驱动程序兼容。建议用户在购买任何生产数量之前，在目标操作系统中测试 intended CF 设备与此板的运行情况。

任何特定操作系统均未随此板提供驱动程序。建议用户联系操作系统供应商获取 PCI-680 芯片的驱动程序支持。此外，某些操作系统的驱动程序可能直接在 www.siliconimage.com 上提供，或包含在操作系统分发磁盘上。

对于完整的包装解决方案，包括驱动程序、系统集成、应用程序开发、热测试、共形涂层、振动测试、Compact Flash 设备选择和安装以及其他加固/资格测试，该板可从专门从事这些领域的第三方获得。请联系 Technobox 获取更多信息。
