Technobox 4954 64 位 PMC 转 PCI 适配器

产品信息

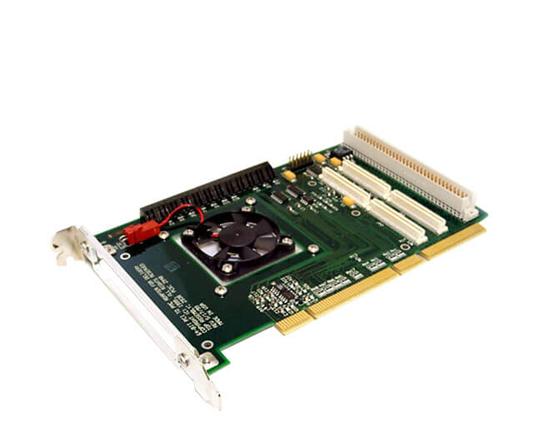

Technobox P/N 4954 是一款被动式 64 位 PMC 转 PCI 适配器，可接受单个 PMC 安装在标准 PCI 环境中。该产品专为改善 PCI 总线信号完整性而设计，同时保留了被动适配器的便利性。PCI 总线上的关键控制信号（IRDY、TRDY、FRAME 等）通过肖特基二极管钳位接地，以减少信号下冲。

32 位 PCI 总线具有 10 欧姆串联端接，可减少地址/数据线上的下冲/过冲。由于 64 位 PCI 数据总线（AD [63..32]）到相应 PMC 连接器（PN3）的距离最小，因此对这些信号实施了从边缘手指到 AD[63..32] 的直接连接。

板上的 3.3V 线性稳压器将来自 PCI 边缘手指的 5V 电源转换为 PMC 的 3.3V 电源。这允许在不支持 3.3V 电源的主板上运行。稳压器的最大电流为3 安培。板边缘可见的几个 LED 灯监控电源（VIO、+12V、-12V、5V、3.3V）和关键 PCI 总线信号（INTx、BUSMODE1、REQ32）。一个 LED 感应 VIO 信号电压，指示插槽使用的是 3.3V 还是 5V PCI 总线信号。

适配器中央区域下方的风扇可有效冷却更高功率的 PMC 卡。风扇的尺寸和位置符合IEEE 1386PMC 组件高度限制，允许在适配器中使用任何符合 IEEE 1386 标准的 PMC。外形、配合和功能与原始 Technobox P/N 2938 兼容。
