Technobox 4930 64 位/33 MHz PMC 转 PCI 适配器

产品信息

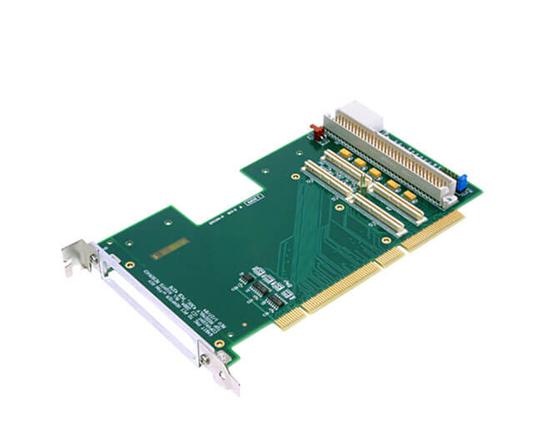

这款无源 PMC 转 PCI 适配器允许在标准 PCI 环境中交付 PMC 衍生应用。板背可见的多个 LED 指示灯监控电源（PVIO, SVIO, +12V, -12V, 5V, 3.3V）和关键 PCI 总线信号（INTx, BUSMODE1, REQ32）。一个 LED 感应 VIO 信号电压，指示插槽使用 3.3V (VIO = 3.3V) 还是 5V (VIO = 5V) PCI 总线信号。可选风扇组件 (P/N 4936) 可用。该组件设计用于跨越两个 PMC 转 PCI 适配器板，并为高功率 PMC 模块提供强大的强制风冷。风道安排引导空气穿过 PMC/适配器以实现最高效的冷却。

BUSMODE [4.2] 输入至 PMC 设置为 001，表示 PCI 总线用于 PMC 连接器。位于板后部的 96 针 DIN 连接器的 A 和 C 行与子卡上的 64 针用户 I/O 连接器 (J4/P4) 连接。此连接由 IEEE 1386 指定用于 VMEbus 板上的 P2 连接器，并允许内部连接后部 I/O（如果 PMC 板支持后部 I/O 连接性）。PCI 板支架上提供高质量的 2.5 mm 厚加工铝板，带有 0.5 mm 倒角边缘。

模仿安装在 VMEbus 板或其他主机环境上的 PMC 机械结构，允许 PMC 面板牢固地定位在板上。一个 4 针电源连接器，兼容 5-1/2 英寸磁盘驱动器电源电缆，除了 PCI 边缘手指已可用的电压外，还提供 +12V 和 +5V 交付。主板和磁盘电源必须源自同一系统电源，这在典型的 PC 机箱/电源实现中通常是这种情况。

由于这是一个无源适配器，PCI 总线信号特性——总线宽度（32 或 64 位）、VIO 信号电平（3.3V 或 5V）和时钟速度——直接从 PCI 边缘手指传输到安装的 PMC。对于需要不同 PCI 总线和 PMC 信号的应用，可提供此板的桥接版本（P/N 3673 或 5012）。所有这些产品都使用相同的可选 P/N 4936 风扇组件对安装的 PMC 进行强制风冷。
