Technobox 3954 64 位/66 MHz 计量 PMC 至 PMC 扩展器

产品信息

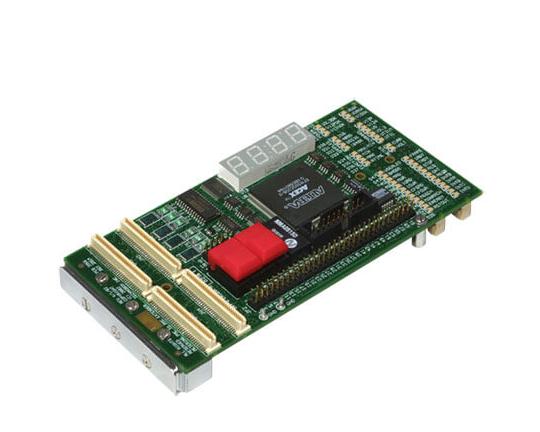

计量 PMC 至 PMC 扩展器是一款全面的开发工具，适用于 VMEbus、Compact PCI 或其他载卡上的 PMC 卡。主要功能是将载卡 PMC JN1、JN2、JN3 和 JN4 连接器连接到第二组连接器，被测 PMC 插入其中。第二组连接器位于扩展卡末端，使用户可暴露 PMC 的 SIDE 1 区域大部分用于探测。

扩展器支持 3.3V 和 5V PCI 总线信号。产品适用于 33 MHz 和 66 MHz 时钟速度，以及 32 位或 64 位总线宽度。用户需注意，信号从扩展器一端传播到另一端产生的往返插入延迟约为 2.1ns；这代表 66 MHz 时钟周期的 15%，必须由系统的总线周期时序裕量兼容。板卡具备自复位保险丝保护电源 +5V、3.3V、+12V 和 -12V 供应。提供这些供应的电流检测。检测网络使用串联电阻（0.01 ohms）与差分放大器一起提供与电流成比例的电压。电压使用 16 位 A:D 转换器数字化，值使用 ALTERA PLD 转换为 4 位 LED 显示。

可选择显示供应的电流和电压。此外，ALTERA PLD 可设置为显示总线带宽（Megabytes/sec），无论是总总线带宽还是被测 PMC 消耗的带宽。扩展器上的按钮开关选择这些功能。计量功能包括 Min、Max、Max-Min、实时显示，平均间隔为 256、4096、65K 和 1Meg 样本来自 16 位 A:D 转换器。计量设计提供实时自动归零和校准参数存储在板载 EEPROM。离散 LED 提供 PCI 总线活动显示（脉冲由 ALTERA PLD 设计拉伸）、电源容差在 +/-5% 范围内和选定计量模式。ALTERA PLD 程序从板上的 EPC2 FLASH 内存芯片自动加载。预编程所有必要代码以支持 LED 和计量功能。ALTERA 设计适用于有能力且有兴趣实现自己功能的用户。只有 32 位 PCI 总线连接到 ALTERA PLD。

20 针 header 兼容 HP 逻辑分析仪终止适配器连接到 ALTERA PLD。提供 16 个 LogicAnalyzer 通道的观测。附带 PLD 程序提供同步缓冲 PCI 总线控制线（FRAME、IRDY、TRDY 等）在这些信号上，可通过更改 ALTERA 设计修改。对于 PCI 总线的完整逻辑分析解决方案，考虑 Technobox, Inc. P/N 3770 分析探头。64"user I/O"（JN4/PN4）独立信号探测在板底边缘的 0.1 居中 header。此扩展器设计用于支持处理器 PMC 使用，并提供 MONARCH、RSTOUT、GNTB、REQB 和 EREADY 信号的监控。
