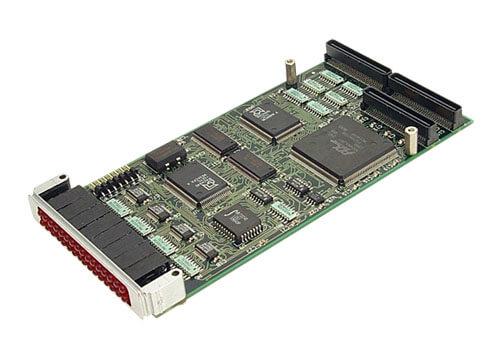

Technobox 2195 32 通道数字 I/O 板（带 30ns 时间戳功能）

产品信息

Technobox 2195 32 通道数字 I/O 板卡在 PCI Mezzanine Card 的 JN4 连接器上提供 32 位双向 CMOS 电平（TTL 兼容）I/O。32 位由主机处理器写入的 32 位寄存器单独编程方向（输入或输出）。每条线提供 56 欧姆串联终端。复位时，所有 32 线默认为输入，但由 10K 欧姆下拉电阻偏置低电平。

32 位通过 PCI 从桥使用编程 I/O 并行访问。所有 32 位同时并行读取，包括编程为输出的位。所有 32 位可以同时并行写入，针对编程为输出的通道可选择性设置或复位。每个数字 I/O 信号的状态通过 PMC 前面板上的 LED 可见，提供方便的手段来确定所有 32 位的标称信号电平。LED 与数字 I/O 线缓冲，基本上不对线呈现负载。

时间戳功能

该板卡的另一个功能是 30ns 时间戳。每当任何 32 位数字 I/O 线上发生状态变化时，硬件检测状态变化并将所有 32 位写入 FIFO，以及 16 位时间戳计数器。时间戳 FIFO 通过 PCI 总线的编程 I/O 访问。FIFO 的 512 时间戳字存储容量允许正确捕获几个紧密间隔的数字 I/O 事件。因此，保持 30ns 分辨率，主机程序产生的实际负载取决于数字 I/O 线上的活动量。

每当 16 位时间戳计数器溢出（即每 2 毫秒）时，时间戳 FIFO 也会被写入。这允许在不常变化的数字 I/O 上保持计时。FIFO 水位线可由主机处理器编程。当 FIFO 中的样本数超过水位线级别时，PCI 总线上会断言中断。中断处理程序然后可以读取水位线数字指示的有效样本数。

连接与定制

32 条数字 I/O 线每条都有相应的 GND，连接到 PMC 上的 64 针 JN4 连接器。主机处理器必须支持 IEEE 1386 CMC 规范规定的 PMC 后 I/O 连接，以便访问 VMEbus P2 连接器"a"和"c"行上的数字 I/O。引脚排列使得用于 P2 的 IDC 扁平电缆连接器在扁平电缆中产生交替的信号/接地导体。对于成本降低的应用，在此板卡的特殊生产构建中可以移除 LED 指示器和/或时间戳硬件。联系 Technobox, Inc. 了解您的特殊要求。

数据手册：2195_Datasheet
