Technobox 8509 4 端口 RS232/RS422 异步 I/O XMC 模块 (VITA 42)

产品信息

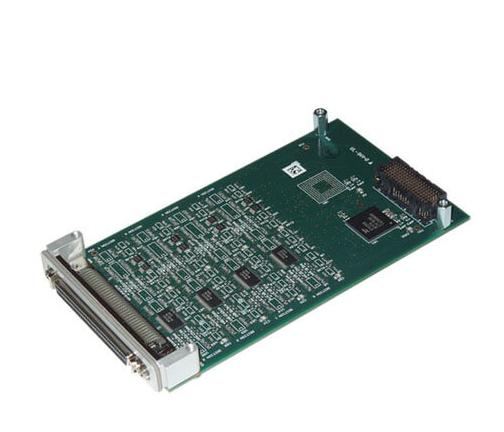

Technobox P/N 8509 提供八个基于 16550 的 UARTS，其中四个端口使用 RS232 信号电平，四个端口使用 RS422 信号电平。每个 RS422 端口在接收侧具有 121 欧姆并联终端。板卡功能集配置无需使用任何跳线、插件式中间板或复杂 FPGA。相反，功能通过选择性装配板卡的八个配置部分来实现。设计核心是一颗 Exar XR17V358 八通道 UART，八个 TI MAX 3243 多通道 RS-232 线路驱动器/接收器，以及八个 Intersil ISL3177E 全双工 RS485/RS422 收发器。

前面板 I/O 接口为标准 68 针 SCSI 式连接器。不支持 PN4 或 P16 后部 I/O。但可构建支持后部 I/O 的变体（风冷或传导冷却）。提供各种 breakout 面板和电缆配件，可将 68 针前面板 I/O 转换以支持用户需求。例如，Technobox P/N 4988 可用于将输出转换为八个 DB9 连接器。XMC 接口连接器为 VITA 42 风格。Technobox P/N 8518 功能类似于 Technobox P/Ns 3101 和 5382，为从 PMC 到 XMC 外形因数迁移提供即时解决方案。
