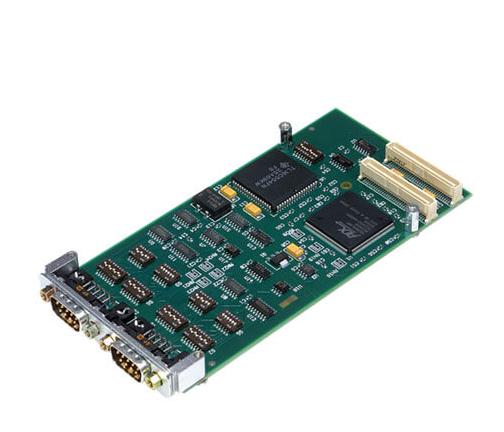

Technobox 4966 2 端口 RS232/RS422/RS485 异步串行通信适配器 PMC

产品概述

Technobox 4966 2 端口异步通信适配器是一种高性价比的解决方案，旨在为主机处理器提供额外的基于 RS232/RS422/RS485 的串行端口。

主要特性

• 通过 PMC 板上的配置开关，每个端口可独立设置为 RS232 或 RS422 电平。
• 在 RS422 模式下，提供额外选项以 RS485 方式在接收数据线上发送数据。
• RS232 模式提供全套数据和调制解调器控制线路：RTS, CTS, TXD, RXD, DCD, DTR, DSR, RI。
• RS422 模式提供 TXD, RXD, CTS 和 RTS，均以 RS422 差分电平单向驱动运行。
• RS485 模式支持 2 线和 4 线连接。
• 提供 150 欧姆并联端接选项。
• 使用标准 9 针男性 D-Sub 连接器，引脚定义与个人电脑 9 针 COM 端口相同。
• 支持中断请求配置（INTA/INTB/INTC/INTD）。
• 采用工业标准 16550 UART，**高波特率可达 115K。

技术细节

板载开关指导每个端口的中断连接到 PCI 总线上的所需中断请求。支持共享和非共享中断请求。主机处理器通过程序化 I/O 访问 16550 寄存器组。随板提供"C"源代码以说明如何设置 PCI 总线桥接以访问 UART 寄存器。
