Technobox 9280 15 端口 RS433 接收终端; 1 RS485 2/终端 P15 (V61); PN4 (V46 差分)

产品信息

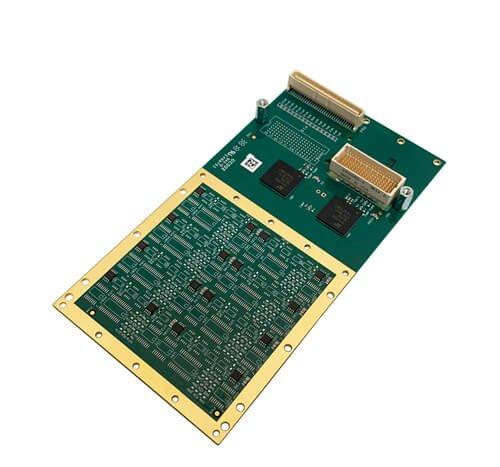

Technobox 公司 P/N 9280 15 端口 RS433 接收终端; 1 RS485 2/终端 P15 (V61); PN4 (V46 差分) 采用 XR17V358 控制器，支持高达 16 个基于 UART 的端口，兼容 RS232、RS422 和 RS485 电平。端口可制造为支持数字 I/O。

灵活分区设计

设计极其灵活，划分为八个“区段”，每个区段可制造为支持以下任一功能：

• RS232 – 标准 8 COM 端口信号
• RS422 – 标准 4 COM 端口信号 (RXD,TXD,RTS,CTS)
• 区段的“分割分区”为两个独立功能。

当区段配置为“分割分区”时，每半个区段可制造为支持以下任一功能：

• RS232 – 标准 4 COM 端口信号 (RXD, TXD,RTS,CTS)
• RS422 – 标准 2 COM 端口信号 (RXD,TXD)
• RS485 – 一对差分线上的双向 RS485 数据 (TX, RXD)
• GPIO – 两位通用串联端接数字 IO。

注意，当至少一个区段被分割时，板上会贴装第二个 XR17V358 UART。

架构优势

由于适配器的架构，可快速实现多种 I/O 信号电平组合。例如，所有端口均为 8 信号 RS232 COM 端口，使用一个 XR17V358 芯片。所有端口均为 4 信号 RS232 COM 端口 (RXD,RXD, CTS,RTS)，贴装两个 UART 芯片。此外，客户特定应用需要混合各种接口 – RS232,RS422, RS485 和 GPIO – 也可轻松实现。

为方便快速交付客户，库存中保有部分组装的板卡。二次侧对所有配置采用相同的贴装方式，主要由旁路电容和通用元件组成。收到客户订单后，再适当贴装一次侧，从而实现客户所需的配置。终止电阻、XMC 连接器 (VITA 42 或 VITA 61) 的变化（属于一次侧贴装变体）均可轻松快速完成。

采用这种独特的选择性贴装方法，无需使用任何跳线、插件式中间板或复杂 FPGA，即可实现高可靠性、高配置性的异步板卡。XR17V358 提供卓越的高级高性能异步通信功能。实现了标准 16550 UART。但额外的操作模式允许深 FIFOs (256 字节)、自动流控 (CTS/RTS 或 XON/XOFF)、RS485 方向控制，以及基于内部生成的 125 MHz 时钟的波特率高达 31.25 Mbaud，或第二个 XR17V385 芯片的 15.625 Mbaud（见数据手册）。

订购与兼容性

可为超出上述产品的客户特定配置分配其他 XMC 可订购部件号。此适配器不支持端口的前面板 I/O 访问。但可提供类似产品，移除 PN4 和 P16 连接器并将端口信号路由至前面板连接器。

各种载板可用于系统开发、部署和测试 PN4 和 P16 连接器，采用用户友好的外形规格。例如，P/N 4821 将 P16 连接器 breakout 至引脚接头。P/N 5933 将 PN4 连接器连接至 VME J2 风格连接器。P/N 8260 将 PN4 和 J16 连接器连接至 68 针前面板连接器，便于访问和电缆原型制作。许多其他载板和适配器配件可用。本产品采用工业级温度范围元件 (-40 至 +85°C) 构建，并符合 RoHS 标准。
