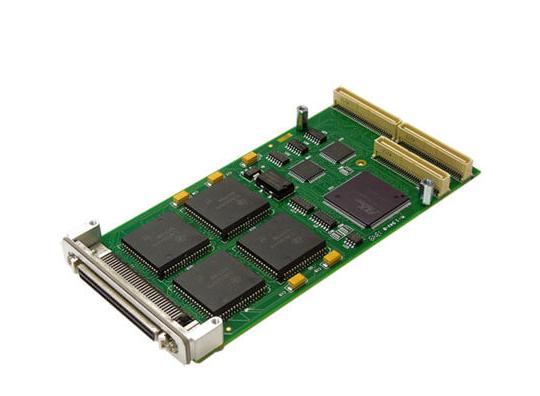

Technobox 5436 16 端口 RS232 异步串行通信适配器 PMC
品牌: technobox
型号: 5436
Technobox 5436 是一款 16 端口异步通信适配器，采用行业标准的 16550 基 UART 和 RS232 信号电平。所有端口均通过 PMC 前面板 J1 68 针 SCSI 式连接器提供，支持 VMEbus P2 连接器后部 I/O 连接。
产品详情
产品信息
Technobox P/N 5436 是一款 16 端口异步通信适配器，采用行业标准的 16550 基 UART 和 RS232 信号电平。每个端口提供全套数据和调制解调器控制线的 4 信号功能子集，配置为 DTE（即计算机端）操作：
- RTS (Request to Send)
- CTS (Clear to Send)
- TXD (Transmit Data)
- RXD (Receive Data)
所有十六个端口均可通过 PMC 前面板上的 J1 68 针 SCSI 式连接器使用。它们也并行路由到 PMC 后部的 PN4 连接器，允许连接到支持后部 I/O 的主处理器的 VMEbus P2 连接器。这些信号承载在 P2 连接器的"a"和"c"行上。P0/J0（增强型 VME 和 cPCI）以及增强型 DIN 连接器的"d"和"z"行也有其他标准连接配置。
UART 以 300 波特到 115K 波特的标准波特率运行。其他特殊波特率也可通过特殊订单提供。使用的 UART IC 是 16C554，包含四个独立的 16550 UART。16550 寄存器组和 PCI 总线之间的桥接是 PLX 9030 芯片，这是一个仅从设备，因此来自主处理器的所有访问都是通过编程 I/O 到 PCI 总线 I/O 空间完成的。一旦寄存器映射到主机 I/O 空间，就可以使用标准异步通信驱动程序访问端口。随板提供"C"源代码，以说明如何设置 PCI 总线桥接以访问 UART 寄存器。
