Technobox 9119 16 端口 RS422 并行终止适配器

产品概述

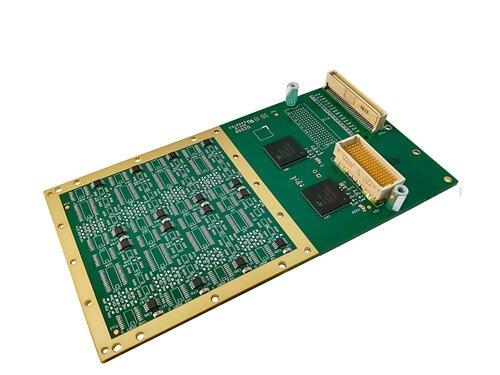

Technobox P/N 9119 16 端口 RS422 适配器（仅接收侧 121 欧姆并行终止；TXD, RXD (V61 P15) 带 PN4，无 P16）采用 XR17V358 控制器，支持多达 16 个基于 UART 的端口，涵盖 RS232、RS422 和 RS485 电气电平。端口可制造为支持数字 I/O。

设计非常通用，分为八个“部分”，每个部分可制造为支持以下任意一种：

• RS232 – 标准 8 COM 端口信号
• RS422 – 标准 4 COM 端口信号 (RXD,TXD,RTS,CTS)
• 将部分“分割分区”为两个独立功能。

当部分配置为“分割分区”时，每半部分可制造为支持以下任意一种：

• RS232 – 标准 4 COM 端口信号 (RXD, TXD,RTS,CTS)
• RS422 – 标准 2 COM 端口信号 (RXD,TXD)
• RS485 – 一对差分线上的双向 RS485 数据 (TX, RXD)
• GPIO – 两位通用串联终止数字 IO。

注意，当至少一个部分被分割时，板上会填充第二个 XR17V358 UART。

由于适配器的架构，可以快速实现多种 I/O 信号电平组合。例如，所有端口可以是 8 信号 RS232 COM 端口，使用一个 XR17V358 芯片。所有端口可以是 4 信号 RS232 COM 端口 (RXD,RXD, CTS,RTS)，填充两个 UART 芯片。此外，客户特定应用需要混合各种接口 – RS232,RS422, RS485 和 GPIO – 可轻松实现。

为方便快速交付客户，库存中备有部分组装的板卡。次要侧对所有配置填充方式相同，主要由旁路电容和通用元件组成。收到客户订单后，再适当填充主要侧，形成客户所需的配置。终止电阻的变化、XMC 连接器 (VITA 42 或 VITA 61) 等主要侧填充的变化，可以轻松快速完成。

采用这种独特的选择性填充方法，无需任何跳线、插件中间件或复杂 FPGA，即可实现高可靠性、高可配置性的异步板卡。XR17V358 提供卓越的高级高性能异步通信功能。实现了标准 16550 UART。但额外的操作模式允许深 FIFO (256 字节)、自动流控制 (CTS/RTS 或 XON/XOFF)、RS485 方向控制，以及基于内部生成的 125 MHz 时钟的波特率高达 31.25 Mbaud，或第二个 XR17V385 芯片的 15.625 Mbaud（见数据手册）。

可为超出上述产品的客户特定配置分配其他 XMC 可订购部件号。此适配器不支持前面板 I/O 访问端口。但提供类似产品，移除 PN4 和 P16 连接器并将端口信号路由至前面板连接器。

提供各种载卡，用于以用户友好的外形因素进行 PN4 和 P16 连接器的系统开发、部署和测试。例如，P/N 4821 将 P16 连接器引出至引脚接头。P/N 5933 将 PN4 连接器连接至 VME J2 风格连接器。P/N 8260 将 PN4 和 J16 连接器连接至 68 针前面板连接器，便于访问和电缆原型设计。许多其他载卡和适配器配件可用。本产品采用工业级温度范围部件 (-40 至 +85°C) 制造，符合 RoHS 标准。
