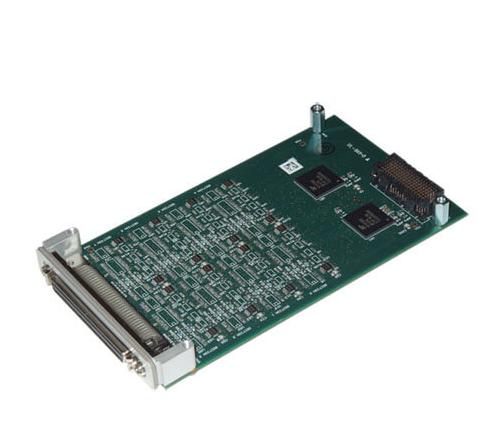

Technobox 8497 16 端口 RS422 异步 I/O XMC 模块

产品信息

Technobox P/N 8497 提供十六个基于行业标准 16550 的 UART，使用 RS422 信号电平。每个端口在接收端具有 121 欧姆并联终端电阻。板卡功能集配置无需使用任何跳线、插件式夹层卡或复杂 FPGA。相反，功能通过选择性填充板卡的八个配置部分来实现。设计核心是两个 Exar XR17V358 八通道 UART 和十六个 Intersil ISL3177E 全双工 RS-485/RS-422 收发器。

前面板 I/O 接口是标准 68 针 SCSI 样式连接器。不支持 PN4 或 P16 后部 I/O。但可以构建支持后部 I/O 的变体（风冷或传导冷却）。提供各种 breakout 面板和电缆附件，将 68 针前面板 I/O 转换以支持用户需求。例如，Technobox P/N 4988 可用于将输出转换为八个 DB9 连接器。XMC 接口连接器为 VITA 42 样式。
