PROSTAT PRF-912B 微型同心环

测量表面电阻高达 1.0x10¹² 欧姆

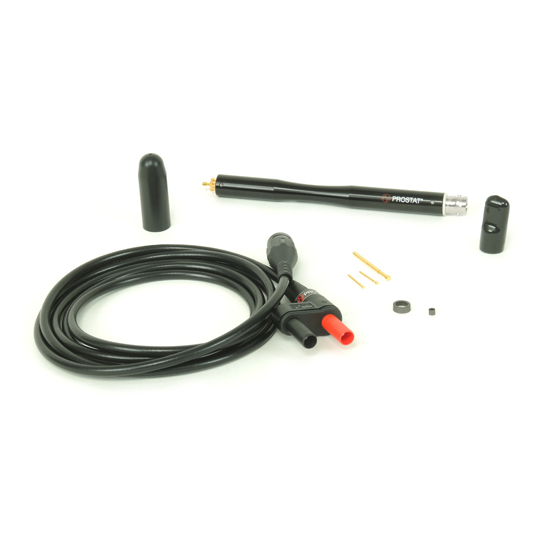

PRF-912B 可精确测量小面积表面电阻，最高可达 1.0x10¹² 欧姆。它由 PRF-912B 同心电阻夹具、配备 BNC 连接器的屏蔽电缆以及红黑香蕉插头组成，可有效连接至任何 Prostat 电阻测试仪。

近似 ANSI/ESD STM11.11 表面电阻测量
PRF-912B 设计为微型，以近似通常使用 ANSI/ESD STM11.11 表面电阻标准夹具获得的表面电阻测量值。然而，PRF-912B 的大小约为 ANSI/ESD STM11.11 夹具的 1/10。基于其尺寸，PRF-912B 常被称为微型同心环。

要获得 ASTM D-257 表面电阻率（欧姆/平方）的估计值，只需将 PRF-912B 夹具测量值乘以 10（即增加一个数量级）。

可与任何 Prostat 电阻测试仪配合使用
PRF-912B 设计与精密宽范围电阻仪器配合使用，例如 PRS-801B 电阻系统和 PTB-920 绝缘测试台。

弹簧加载镀金引脚
微型同心夹具由一个弹簧加载的 0.10 英寸（2.54 毫米）直径中心电极组成，周围环绕着 10 个 0.06 英寸（1.5 毫米）直径的接触电极，电气上形成连续的外环。

配合导电橡胶环和套靴使用
为确保与不规则表面获得良好接触，请使用包含的可拆卸中心电极导电盖和 10 个外部引脚的导电环。这允许您使用镀金电极触点或通过导电橡胶盖进行测量。橡胶套靴和环的电阻小于 2 欧姆，最小化接触电阻并提供准确测量。

如需订购额外的橡胶套靴和环，请参考型号 PRF-MR55。
