PROSTAT PFK-105 电离测试套装

测量偏移电压和电荷衰减

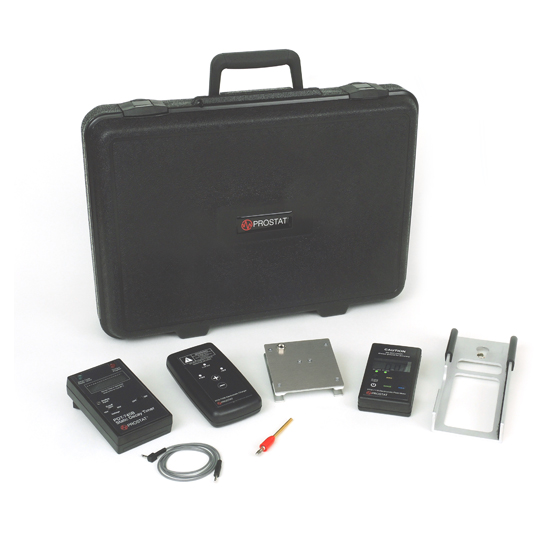

PFK-105 电离测试套件是一个便捷的套件，包括 PFM-711B 场强计、CPM-720B 电荷板监测器、PCS-730B ±1 kV 充电器和 PDT-740B 静电衰减计时器，用于测量使用区域中电离器的性能。套件包含一个轻质夹具，允许将场强计、电荷板和衰减计时器组合成一个手持单元，更容易测量电离器的偏移电压和放电时间。

静电场测试仪表

手持式 PFM-711B 场强计是用于在环境条件（23ºC 和 30%Rh）下以±5% 的精度对物体进行静电调查和极性测试的仪器。这种稳定的斩波器可在存在电离的环境中使用而不漂移。保持按钮允许场强计保持测量值以便轻松记录。它还具有自动极性指示、低电池指示、高低量程、距离范围灯以实现准确和可重复的测量、零控制按钮和接地扣。PFM-711B 包括两个操作范围：

• 0 到 1,999V，增量 1 伏，误差<±5%
• 0 到 20,000V，增量 10 伏，高达 5kV 误差<±5%

PFM-711B 可与 X-Y 绘图仪、任何模拟数据记录设备或 PGA-710B 自动分析系统一起使用。模拟输出提供对应于 10kV 的 1 伏输出，独立于所选仪表范围和指示。

电荷板监测器允许您测量电离器

CPM-720B 电荷板监测器是一个连接到 PFM-711B 场强计的导电板。连接后，系统将允许根据 ANSI/ESD SP3.3 平衡电离器、电压或电荷生成以及电压抑制分析。

应用±1,000 伏电荷

PCS-730B ±1 kV 静电充电器用于将 CPM-720B 电荷板监测器充电至±1,000 伏，以测量符合 ANSI/ESD S3.1 和 ANSI/ESD SP3.3 要求的电离器衰减时间。

PFM-711B 场强计、CPM-720B 电荷板监测器和 PCS-730B 充电源经过匹配校准，可协同工作以实现准确高效的审核。

测量衰减时间

PDT-740B 静电衰减计时器是 Prostat 创新技术和支持专业 ESD 控制经理及审核员的典型代表。

此独特配件旨在根据 ESD 协会电离标准 ANSI/ESD S3.1 测量电离器从±1,000 伏到小于 100 伏的衰减时间，并测量材料衰减时间到小于 50 伏和小于 10 伏。

电离器分析的帮手！

PFK-100H 夹具设计用于轻松固定您的 PFM-711B 场强计、CPM-720B 电荷板监测器和 PDT-740B 静电衰减计时器。这款仪器支架重量轻，通过将所有仪器固定在 1 只手中，将促进电离器的平衡。

符合 ANSI/ESD 标准

PFK-105 将根据以下 ESD 协会文件评估电离器的性能规格：

• ESD TR53
• ANSI/ESD S3.1
• ANSI/ESD SP3.3
• ANSI/ESD S20.20
