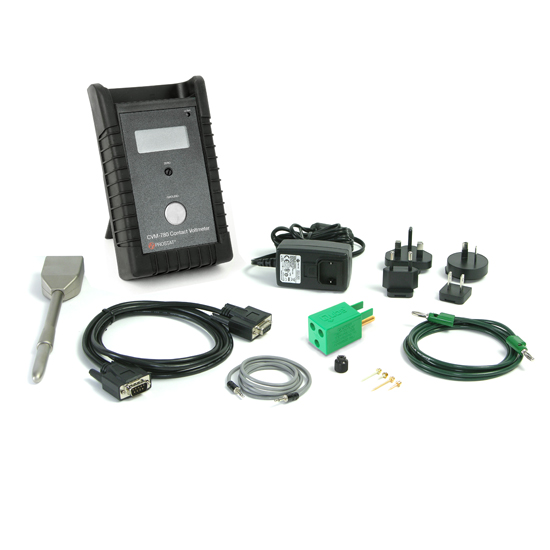

PROSTAT CVM-780 接触式电压表

真静电电压表

CVM-780 接触式电压表结合了数字电压表的易用性与真静电电压表的高输入阻抗和低输入电容，小巧便携，电池供电。作为真静电电压表而非场强仪，它读取实际电压，不会与静电场强混淆。

宝贵的 ESD 分析工具

CVM-780 接触式电压表由可充电镍氢电池供电，是专业 ESD 从业者的宝贵 ESD 分析工具。它测量制造过程中可能与 ESD 敏感器件接触并导致机器模型 (MM) ESD 事件的导体上的电压。轻松测量导致电荷器件模型 (CDM) 和带电板 (CBE) ESD 事件的器件和子组件上的电压。

独特的探头设计

CVM-780 接触式电压表采用独特的主动探头设计，完全防护和屏蔽，以最小化环境干扰。配备两个特制陶瓷探头尖端和两个镀金属探头尖端。陶瓷探头尖端用于测量 ESDS 器件和子组件上的电压，其中放电以及传输 EMI 和 RFI 的产生是主要关注点。

适合测量的完美探头尖端

每当两个金属部件接触时，可能会发生产生 EMI 和 RFI 的 ESD 事件。CVM-780 的陶瓷探头尖端防止引起干扰传输能量和设备干扰的电弧放电。金属探头尖端用于测量机器工具、生产辅助设备、椅子、推车和其他静电敏感环境中的物体。陶瓷探头尖端相当坚固但易碎，仅用于 ESDS 器件，而镀金属探头尖端非常坚固，用于测量非 ESD 敏感工具和设备，并执行常规审计测量。

便携、易用且准确

CVM-780 设计用于一般审计以及详细的制造过程分析，以定位 ESD 问题及其原因。用于测量静电敏感制造过程中的所有关键点。直到现在，揭示此类 ESD 事件的潜力从未成为可能。CVM-780 是严肃 ESD 控制团队的必备品。可以在制造过程中的几乎任何点测量静电电压，无放电、无 RFI、无器件损坏。

符合 ANSI/ESD S20.20 隔离导体要求

CVM-780 是一款高阻抗接触式电压表，在测量 ESD 保护区 (EPA) 中存在的隔离导体时符合 ANSI/ESD S20.20 的要求。凭借高达 525 伏的测量能力，CVM-780 拥有足够的量程来满足 EPA 中隔离导体小于 35 伏的要求。

根据 ANSI/ESD S20.20，场强仪不能用于测量小导体上的电压。

接触式电压表的典型应用：

• ESD 敏感器件
• 半导体
• 子组件
• 装配设备
• 自动测试夹具
• 工具
• 机箱
• 移动设备
• 耗散材料
