PROSTAT PRF-911 同心环测试仪

符合行业标准的电阻测量

根据 ANSI/ESD STM11.11 和 ANSI/ESD STM11.12 测量表面或体积电阻
这款独特的便携式测试夹具最初专为扁平（平面）包装材料设计，可按照当前行业标准测量几乎所有平面材料的表面和体积电阻。包括符合 ANSI/ESD STM11.11 的表面电阻，符合 ANSI/ESD STM11.12、IEC 61340-2-3 的体积电阻，并将近似符合 ASTM D-257 的表面和体积电阻率测量。

注意：ANSI/ESD 标准适用于用于静电放电控制的材料，而 ASTM D-257 用于评估配电和电力应用中使用的绝缘材料。

配合电阻仪器使用

与我们的电阻仪器配合使用
PRF-911 同心环是一款低剖面测试夹具，专为与 Prostat 电阻仪器配合使用而设计，例如 PRS-801B 电阻系统、PRS-812B 电阻表和 PAS-853B 电阻审核系统。

同心环是计算表面电阻率和体积电阻率的重要工具。例如，将表面电阻测量值（欧姆）乘以 10 即可获得表面电阻率（欧姆/平方）。

主要特点

测量 ESD 袋
其紧凑的尺寸允许将夹具插入小型柔性容器中，例如 ESD 防护袋，无需切割包装。这减少了对夹具进行频繁校准和对准的需求。

保持一致的接触
PRF-911 采用了弹簧加载、自对准中心电极功能。这一独特功能有助于保持夹具的高导电橡胶电极表面与被测材料之间的一致性接触。

双测试床用于任一测量

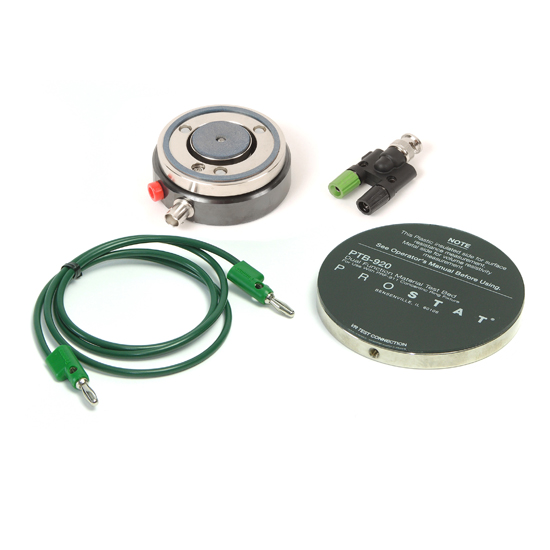

PTB-920 双测试床由用于 ANSI/ESD STM11.11 表面测量的绝缘测试表面层压到钢测试板上组成，后者用于体积电阻率测量。四英寸直径钢测试床组件包括用于体积测量期间仪器连接的香蕉插座。

宽范围、准确性能
PRF-911 能够进行从低于 100 欧姆 (<1.0x10² 欧姆) 到高于 1.0×10¹² 欧姆 (>1.0×10¹³ 欧姆/平方) 的准确测量。夹具配置为可连接到仪器接地参考或大地接地，以尽量减少杂散场和电荷对测量的影响。
