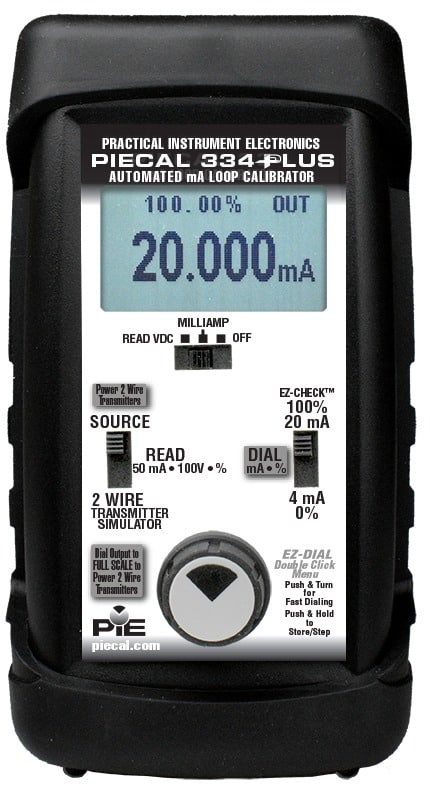

PIECAL 334PLUS mA 回路诊断校准器

发现隐藏回路问题 – 通过回路诊断检测接地泄漏

您是否曾经更换过“故障”变送器，却发现问题出在回路的其他地方？并且在修复其他问题后，是否因为“以防万一”变送器有故障而将其扔掉？

如果您发现一个回路，其中变送器校准正确，但回路中其他地方的读数都有固定偏移，这是由于零点漂移。这种零点漂移通常是由回路中的部分电流绕过变送器引起的。这可能是由接地故障、潮湿或腐蚀引起的。

如果您的某些回路在下雨后变得不稳定，接线盒中可能存在绝缘损坏的潮湿现象。开启接地泄漏检测并使用 PIE 334Plus 为回路供电。任何不受变送器或其他电流控制元件控制的电流都将显示在 PIE 334Plus 显示屏上作为泄漏电流。

PIE 334Plus 为 2 线制变送器或回路供电，并指示总电流和不受控制的电流。这提供了有助于排查回路错误的信息。

典型错误条件

PIE 334Plus 正在提供回路电压。校准后的变送器将回路电流限制为 12.00mA。额外的 0.51 mA 不受变送器控制，正在回路某处泄漏。点击链接发现隐藏回路问题以获取更多关于排查回路的信息以及回路诊断操作的视频演示。
PIE 334Plus 正在提供回路电压。存在控制回路错误。这可能是变送器（设置为向上量程烧断）传感器损坏或丢失，或回路中存在短路
