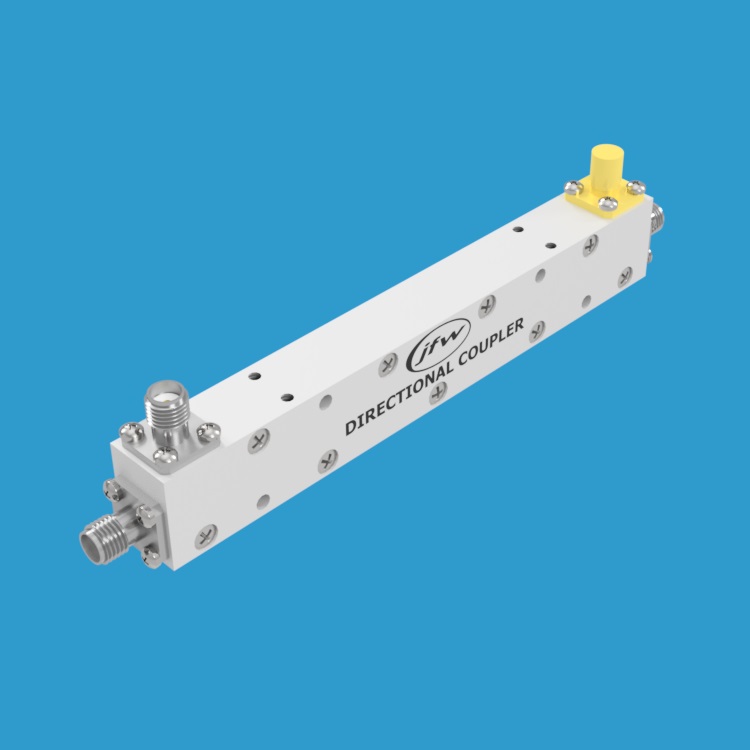

JFW 50C-064-XX SMA 宽带定向耦合器
品牌: JFW Industries
型号: 50C-064-XX SMA
JFW 50C-064-XX SMA 是一款工作频率覆盖375-6000 MHz的宽带定向耦合器，采用SMA母头连接器，支持10、20或30 dB耦合值可选，额定射频输入功率50W，阻抗50欧姆，具有反应式单向耦合设计，适用于射频信号采样与功率监测等应用。
产品详情
产品概述
JFW Industries 50C-064-XX SMA 是一款高性能宽带定向耦合器，配备SMA母头连接器。该型号工作频率范围为375-6000 MHz，额定射频输入功率为50 Watts。产品设有三个端口：输入端口（Input Port）、输出端口（Output Port）和耦合端口（Coupled Port），采用反应式定向设计，仅支持单向耦合。
主要技术参数
- 阻抗：50 Ohm
- 频率范围：375-6000 MHz
- 耦合值：10、20 或 30 dB 可选
- 射频输入功率：50 Watts
- 连接器类型：SMA 母头
- 端口配置：输入端口、输出端口、耦合端口（三端口设计）
射频路径说明
- 输入到输出（INPUT to OUTPUT）：插入损耗
- 输出到输入（OUTPUT to INPUT）：插入损耗
- 输入到耦合端口（INPUT to COUPLED PORT）：耦合值
- 耦合端口到输入（COUPLED PORT to INPUT）：耦合值
- 输出到耦合端口（OUTPUT to COUPLED PORT）：隔离度
- 耦合端口到输出（COUPLED PORT to OUTPUT）：隔离度
设计特点
50C-064-XX 采用反应式定向耦合设计，信号仅沿一个方向进行耦合，具有良好的方向性和隔离性能，广泛应用于射频信号采样、功率监测及信号分配等场景。
