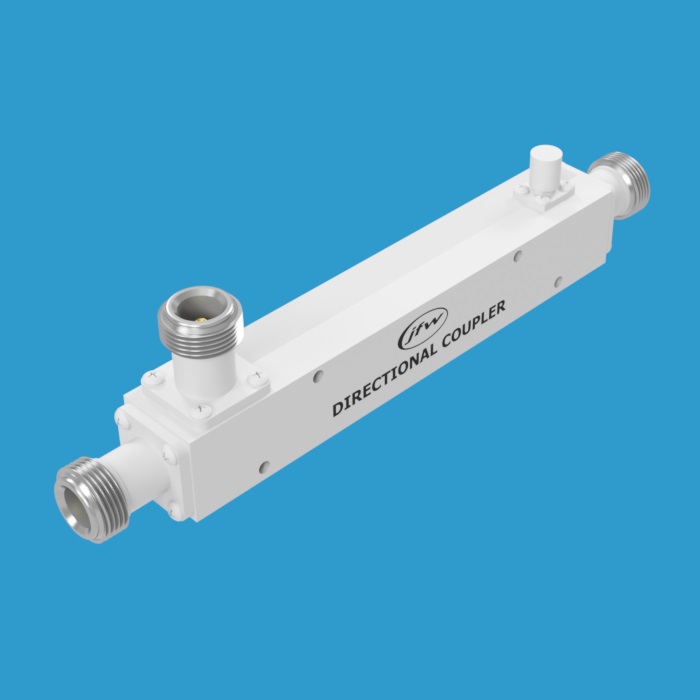

JFW Industries 50C-067-XX N 定向耦合器
品牌: JFW Industries
型号: 50C-067-XX N
JFW Industries 50C-067-XX N 是一款工作频率为400-3000 MHz的定向耦合器，阻抗50欧姆，支持10、20、30 dB耦合值，额定射频输入功率100瓦，配备N型母头连接器，采用反应式定向设计，仅单方向耦合。
产品详情
JFW Industries 50C-067-XX N 是一款高性能定向耦合器，配备N型母头连接器。该型号工作频率范围为400-3000 MHz，额定射频输入功率为100瓦。产品设有三个端口：输入端口（Input Port）、输出端口（Output Port）和耦合端口（Coupled Port）。得益于其反应式定向设计，该耦合器仅支持单方向耦合。
主要技术参数
- 阻抗：50 Ohm
- 耦合值：10、20、30 dB
- 频率范围：400-3000 MHz
- 射频输入功率：100 Watts
- 射频连接器：N型母头（N female）
射频路径说明
- 输入端口至输出端口：插入损耗（Insertion Loss）
- 输出端口至输入端口：插入损耗（Insertion Loss）
- 输入端口至耦合端口：耦合值（Coupled Value）
- 耦合端口至输入端口：耦合值（Coupled Value）
- 输出端口至耦合端口：隔离度（Isolation）
- 耦合端口至输出端口：隔离度（Isolation）
