JFW Industries 50C-070-XX SMA 宽带定向耦合器
品牌: JFW Industries
型号: 50C-070-XX SMA
JFW 50C-070-XX系列宽带定向耦合器，工作频率覆盖500 MHz至18 GHz，支持10 dB、20 dB或30 dB耦合值选择，额定射频输入功率50瓦，采用SMA母头连接器，适用于多种射频测试与通信应用场景。
产品详情
产品概述

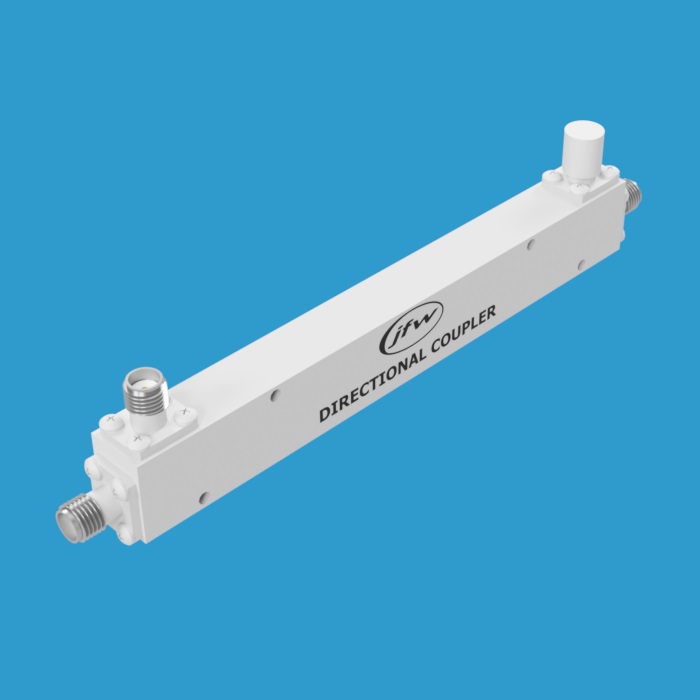

JFW Industries 50C-070-XX 是一款宽带定向耦合器，配备SMA母头连接器。该型号工作频率范围为500 MHz至18 GHz，额定射频输入功率为50瓦。产品采用三个端口设计：输入端口（Input Port）、输出端口（Output Port）和耦合端口（Coupled Port）。凭借其反应式定向设计，仅支持单方向耦合。
关键参数
- 阻抗：50 Ohm
- 频率范围：500 MHz 至 18 GHz
- 耦合值：10 dB、20 dB 或 30 dB
- 射频输入功率：50 Watts
- 连接器类型：SMA母头
射频路径说明
- 输入端至输出端：插入损耗
- 输出端至输入端：插入损耗
- 输入端至耦合端口：耦合值
- 耦合端口至输入端：耦合值
- 输出端至耦合端口：隔离度
- 耦合端口至输出端：隔离度
