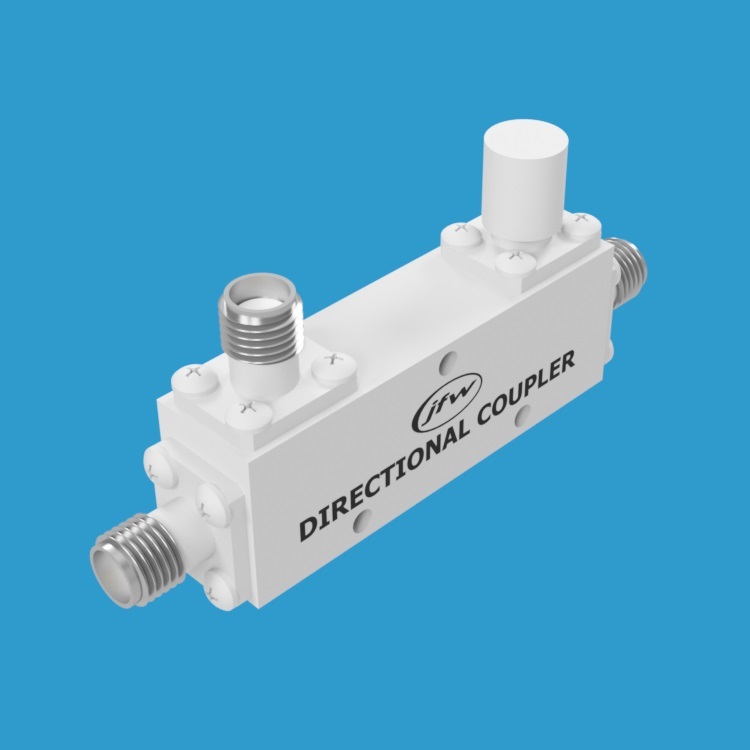

JFW Industries 50C-076-XX SMA 定向耦合器
品牌: JFW Industries
型号: 50C-076-XX SMA
JFW Industries 50C-076-XX SMA 是一款高性能定向耦合器，工作频率范围 2-18 GHz，额定射频输入功率 50 瓦，提供 10、20、30 dB 耦合值可选，配备 SMA 母头连接器，采用电抗式定向设计实现单方向耦合。
产品详情
产品概述
JFW Industries 50C-076-XX SMA 是一款高性能定向耦合器，配备 SMA 母头连接器，工作频率范围为 2-18 GHz，额定射频输入功率为 50 Watts。该耦合器采用三端口设计，包含输入端口（Input Port）、输出端口（Output Port）和耦合端口（Coupled Port），基于电抗式定向设计，仅实现单方向耦合。
关键参数
- 阻抗：50 Ohm
- 频率范围：2-18 GHz
- 耦合值：10 dB、20 dB、30 dB 可选
- 射频输入功率：50 Watts
- 连接器类型：SMA 母头
- 设计类型：电抗式定向耦合
射频路径说明
- 输入到输出（INPUT to OUTPUT）：插入损耗
- 输出到输入（OUTPUT to INPUT）：插入损耗
- 输入到耦合端口（INPUT to COUPLED PORT）：耦合值
- 耦合端口到输入（COUPLED PORT to INPUT）：耦合值
- 输出到耦合端口（OUTPUT to COUPLED PORT）：隔离度
- 耦合端口到输出（COUPLED PORT to OUTPUT）：隔离度
