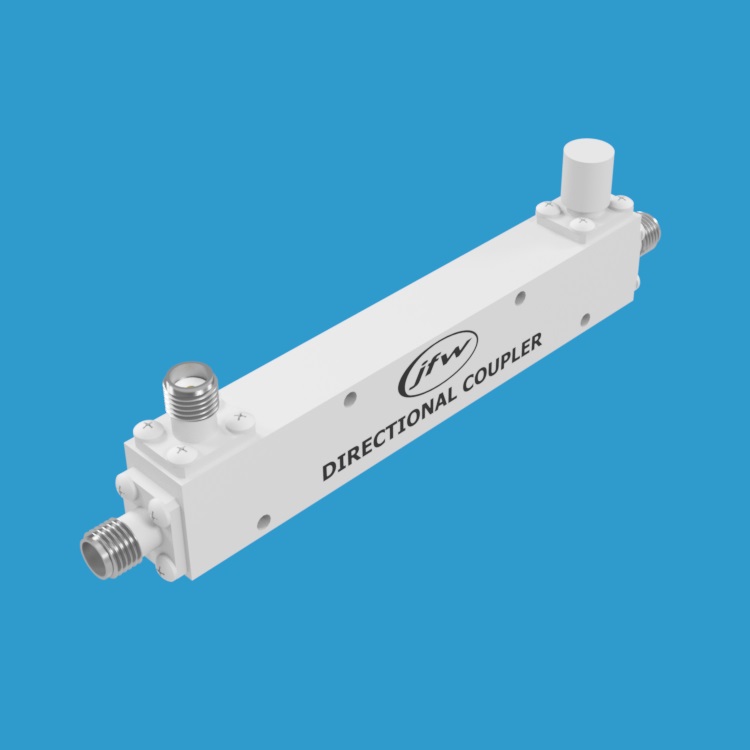

JFW Industries 50C-065-XX SMA 定向耦合器 800-2500 MHz
品牌: JFW Industries
型号: 50C-065-XX SMA
JFW Industries 50C-065-XX 是一款高性能定向耦合器，配备 SMA 母头连接器，工作频率范围为 800-2500 MHz，额定射频输入功率 50 Watts，采用反应式定向设计，支持单向耦合。
产品详情
产品概述
JFW Industries 50C-065-XX 是一款高性能定向耦合器，配备 SMA 母头连接器，工作频率范围为 800-2500 MHz，额定射频输入功率为 50 Watts。该型号具有三个端口：输入端口（Input Port）、输出端口（Output Port）和耦合端口（Coupled Port）。由于其采用反应式定向设计，仅支持单向耦合。
关键参数
- 阻抗：50 Ohm
- 耦合值：10, 20, 30 dB
- 频率范围：800-2500 MHz
- 射频输入功率：50 Watts
- 射频连接器：SMA 母头
射频路径说明
- 输入端口至输出端口：插入损耗
- 输出端口至输入端口：插入损耗
- 输入端口至耦合端口：耦合值
- 耦合端口至输入端口：耦合值
- 输出端口至耦合端口：隔离度
- 耦合端口至输出端口：隔离度
