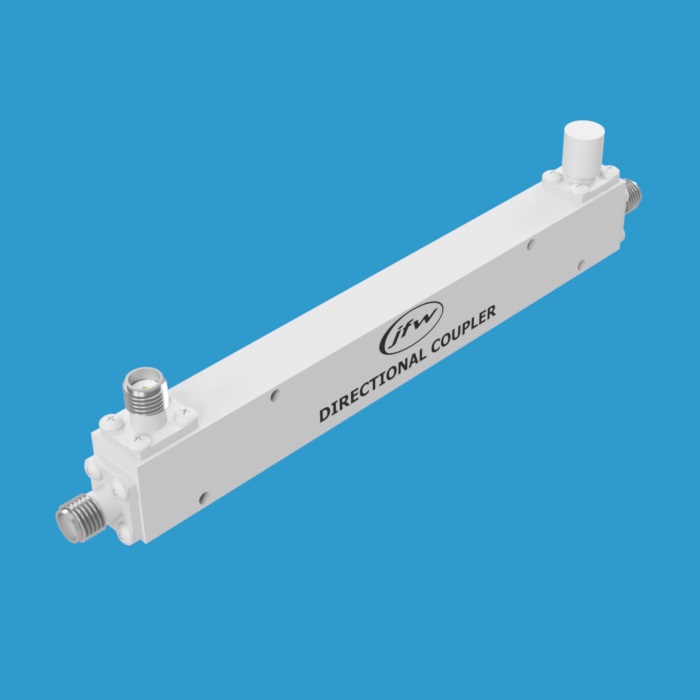

JFW Industries 50C-066-XX SMA 宽带定向耦合器
品牌: JFW Industries
型号: 50C-066-XX SMA
JFW 50C-066-XX 是一款工作频率覆盖400 MHz至3000 MHz的宽带定向耦合器，采用SMA母头连接器，额定射频输入功率50瓦，耦合度可选10 dB、20 dB或30 dB，阻抗50欧姆，具有单向耦合的无功定向设计。
产品详情
产品概述
JFW Industries 50C-066-XX 是一款高性能宽带定向耦合器，配备SMA母头连接器。该型号工作频率范围为400 MHz至3000 MHz，额定射频输入功率为50瓦。该器件采用无功定向设计，仅支持单方向耦合。
端口配置
该定向耦合器具有三个端口：输入端口（Input Port）、输出端口（Output Port）和耦合端口（Coupled Port）。
关键技术参数
- 阻抗：50欧姆
- 耦合度：10 dB、20 dB 或 30 dB 可选
- 频率范围：400 - 3000 MHz
- 射频输入功率：50瓦
- 连接器类型：SMA母头
射频路径说明
- 输入端口至输出端口：插入损耗
- 输出端口至输入端口：插入损耗
- 输入端口至耦合端口：耦合值
- 耦合端口至输入端口：耦合值
- 输出端口至耦合端口：隔离度
- 耦合端口至输出端口：隔离度
