JFW Industries 50S-1841 1P2T射频开关 500-3000MHz 30W
品牌: JFW Industries
型号: 50S-1841
JFW Industries 50S-1841是一款50欧姆固态反射式1P2T射频开关，工作频率500-3000MHz，支持30瓦热切换功率，隔离度达55dB，采用TTL控制逻辑，适用于多种射频信号切换应用场景。
产品详情
产品概述

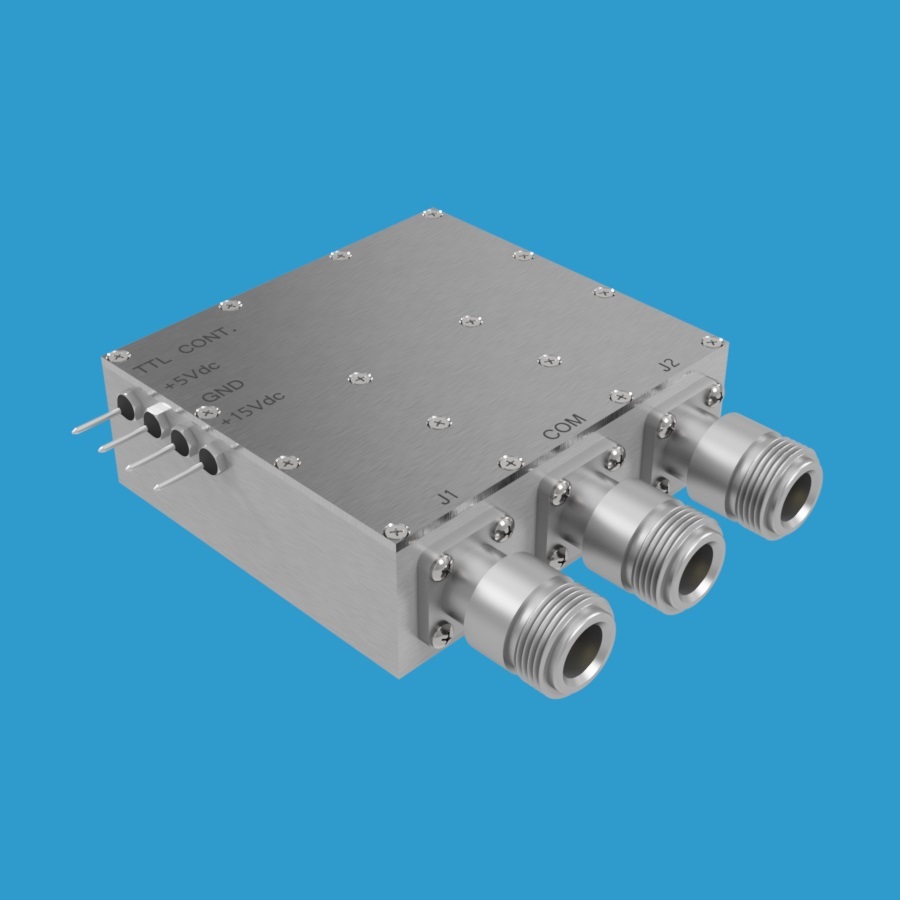

JFW Industries 50S-1841 是一款50欧姆固态反射式1P2T（单刀双掷）射频开关，工作频率范围为500-3000 MHz。该射频开关的射频功率额定值为30瓦（热切换），未使用端口为反射式。可选配50欧姆射频连接器：BNC、SMA、TNC或N型母头，满足不同系统集成需求。
主要技术参数
- 阻抗：50欧姆
- 开关配置：1P2T（单刀双掷）
- 开关类型：反射式
- 频率范围：500 MHz - 3000 MHz
- 切换速度：10 μS
- 射频输入功率：30瓦（热切换）
- 隔离度：55 dB
- 控制逻辑：TTL
- 直流供电：+5 Vd
- 连接器选项：BNC、SMA、TNC或N型母头
控制接口
该1P2T射频开关配备一条控制线，通过TTL信号电平进行激活控制，操作简便，响应迅速，切换速度仅为10微秒，适合对速度要求较高的射频系统应用。
产品特点
- 宽频段覆盖500-3000 MHz，适用于多种无线通信及测试测量系统
- 高达30瓦的热切换功率能力，满足大功率应用场景
- 55dB高隔离度，确保信号通路间的低串扰
- 固态设计，可靠性高，使用寿命长
- 多种射频连接器可选，灵活适配不同系统接口
