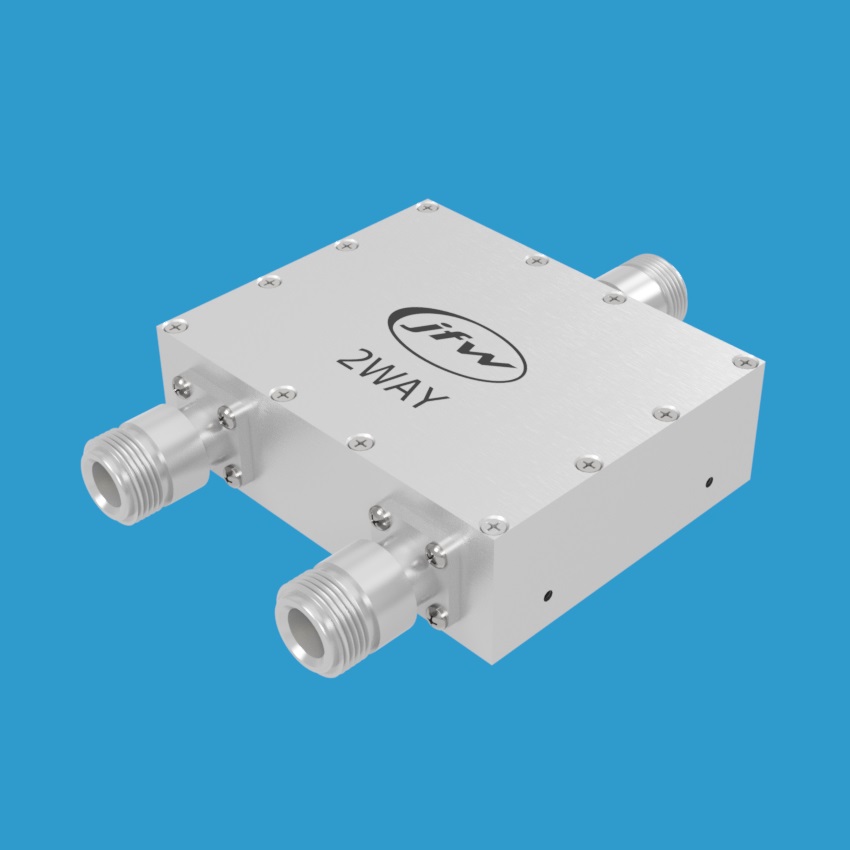

JFW Industries 50PD-377 2路电阻式功率分配器/合成器

产品概述

JFW Industries 50PD-377 是一款高功率50欧姆电阻式2路功率分配器/合成器，工作频率范围为DC至500 MHz。该器件采用星型拓扑结构构建，具备射频集线器功能，分配器/合成器中的每条路径均具有相等的损耗特性。

功能特性

• 分配模式：可将一路200瓦射频信号等分为两路输出
• 合成模式：可将两路各100瓦射频信号合成为一路输出
• 阻抗：50欧姆
• 频率范围：DC至500 MHz
• 连接器选项：提供50欧姆BNC、N型、SMA或TNC同轴射频连接器（均为母头）
• 结构形式：星型拓扑配置

技术说明

请参阅Power Divider Application Note，深入了解电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和Wilkinson分配器在结构设计、插入损耗和隔离度方面的详细对比分析。
