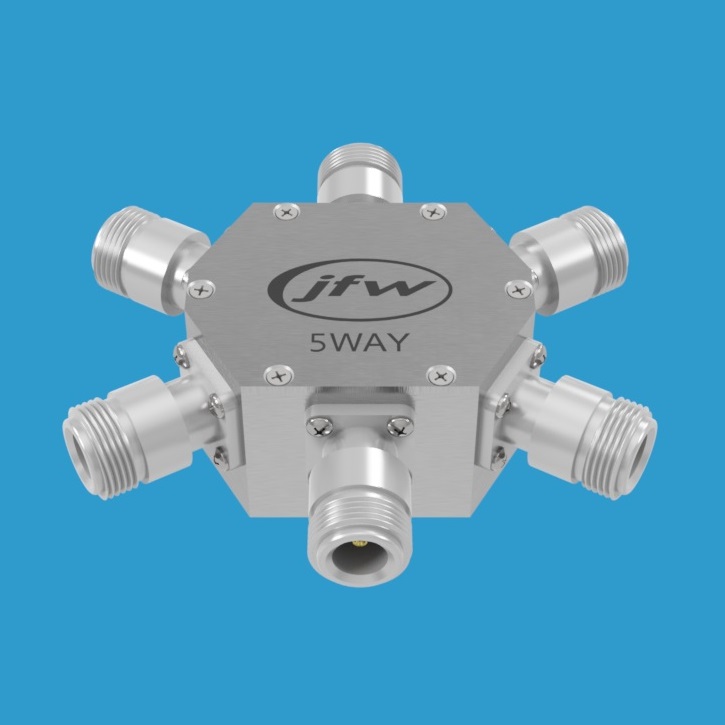

JFW 50PD-583 5路电阻式功率分配器/合成器 DC-2GHz 30W
品牌: JFW Industries
型号: 50PD-583
JFW 50PD-583是一款高功率50欧姆电阻式5路功率分配器/合成器，工作频率DC至2000 MHz，支持30W分配与5×6W合成模式，采用星形结构，各通路损耗相等，提供BNC、N、SMA、TNC连接器可选。
产品详情
产品概述
JFW 50PD-583 是一款高功率50欧姆电阻式5路功率分配器/合成器，工作频率范围为DC至2000 MHz。该产品采用星形结构设计，每条通路的损耗相等，具备射频集线器（RF Hub）的功能特性，适用于多种射频信号分配与合成应用场景。
工作模式
- 分配模式：可将一路30瓦射频信号均匀分配为5路输出
- 合成模式：可将5路各6瓦射频信号合成为一路输出
关键技术参数
- 阻抗：50欧姆
- 频率范围：DC - 2000 MHz
- 分配模式射频输入功率：30瓦
- 合成模式射频输入功率：每路6瓦
- 射频连接器选项：BNC、N型、SMA、TNC（均为母头）
- 内部结构：星形配置
- 通路特性：各通路损耗一致，具备RF Hub功能
技术说明
电阻式功率分配器与电抗式功率分配器在功能原理、内部结构、插入损耗和隔离度等方面存在显著差异。50PD-583采用电阻式星形拓扑，具有宽带宽和等损耗分配的优势。如需深入了解电阻式、环形变压器式及威尔金森式功率分配器之间的区别，请参阅JFW功率分配器应用指南文档。
