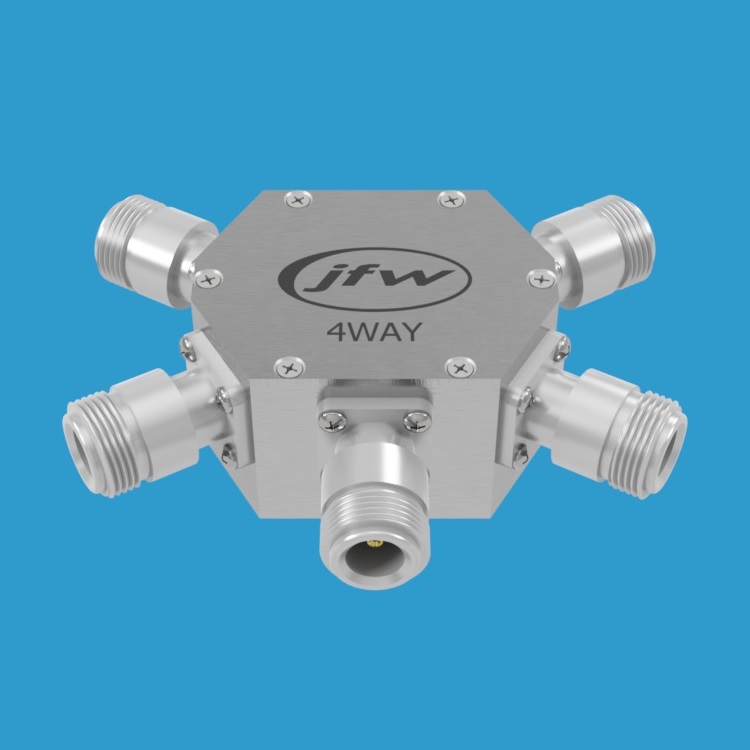

JFW Industries 50PD-631 4路电阻式功率分配器/合成器
品牌: JFW Industries
型号: 50PD-631
JFW Industries 50PD-631 是一款高功率50欧姆电阻式4路功率分配器/合成器，工作频率DC至2000 MHz，分配器模式支持30瓦输入，合成器模式支持4路7.5瓦输入，提供BNC、N、SMA、TNC多种连接器选项，采用星型拓扑结构，各通路损耗均等。
产品详情
产品概述
50PD-631 是 JFW Industries 推出的一款高功率 50 欧姆电阻式 4 路功率分配器/合成器，工作频率范围为 DC 至 2000 MHz。该产品采用星型拓扑结构构建，具备射频集线器功能，分配器/合成器中每一条通路的损耗均等，确保信号分配的均匀性与一致性。
主要功能
- 作为分配器使用时，可将一路 30 瓦射频信号均匀分配至 4 路输出端口
- 作为合成器使用时，可将 4 路各 7.5 瓦射频信号合成为一路输出
技术规格
- 阻抗：50 Ohm
- 配置：4 路电阻式分配器/合成器
- 频率范围：DC - 2000 MHz
- 射频输入功率：30 Watts（分配器模式）/ 7.5 Watts（合成器模式）
- 射频连接器：BNC、N、SMA、TNC 母头可选
- 拓扑结构：星型配置
应用说明
用户可参阅 JFW Industries 提供的 Power Divider Application Note 技术文档，深入了解电阻式与电抗式功率分配器在功能上的差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构设计、插入损耗和隔离度等方面的详细对比分析。
