JFW Industries 50PD-667 三路电阻式功率分配器/合成器
品牌: JFW Industries
型号: 50PD-667
JFW Industries 50PD-667 是一款工作频率覆盖 DC 至 3 GHz 的高功率 50 欧姆电阻式三路功率分配器/合成器，分配模式支持 30 瓦输入，合成模式支持三路各 10 瓦输入，提供 BNC、N、SMA、TNC 多种连接器选项。
产品详情
产品概述

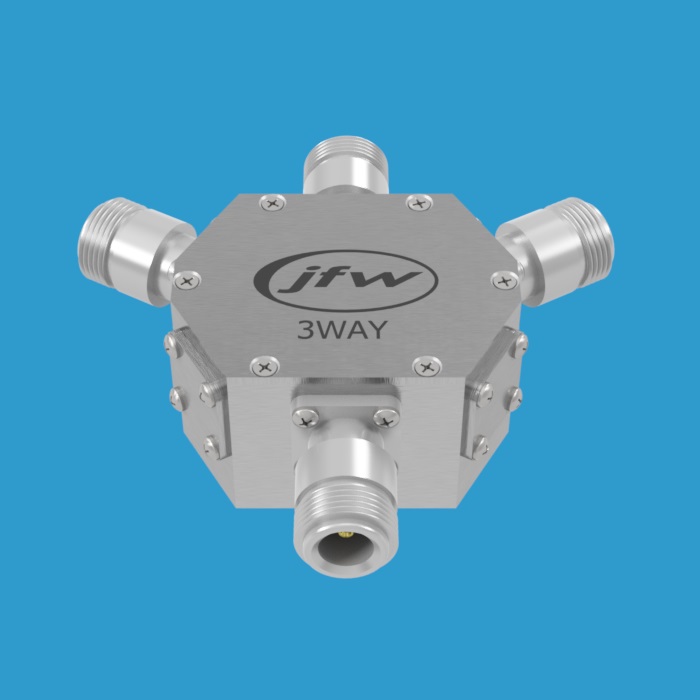

JFW Industries 50PD-667 是一款高功率 50 欧姆电阻式三路功率分配器/合成器，工作频率范围为 DC-3000 MHz。该器件采用星形拓扑结构，具备射频集线器功能，分配器/合成器中每条通路的损耗均相等。
功能特性
- 作为分配器使用时，可将一路 30 瓦射频信号等分为三路输出
- 作为合成器使用时，可将三路各 10 瓦的射频信号合成一路
- 采用电阻式星形结构，各通路损耗一致，实现均匀的功率分配与合成
- 提供 BNC、N、SMA、TNC 母头连接器选项，满足多种系统集成需求
技术参数
- 阻抗：50 欧姆
- 配置：三路电阻式功率分配器/合成器
- 频率范围：DC-3000 MHz
- 射频输入功率：分配器模式 30 瓦，合成器模式 10 瓦
- 射频连接器：BNC、N、SMA、TNC（母头）
应用说明
该产品适用于需要在宽频率范围内进行功率分配或合成的射频系统。关于电阻式功率分配器与电抗式功率分配器在功能、结构、插入损耗及隔离度方面的差异，可参阅 JFW Industries 提供的功率分配器应用笔记，其中还详细对比了电阻式分配器、环形分配器与威尔金森分配器的特性差异。
