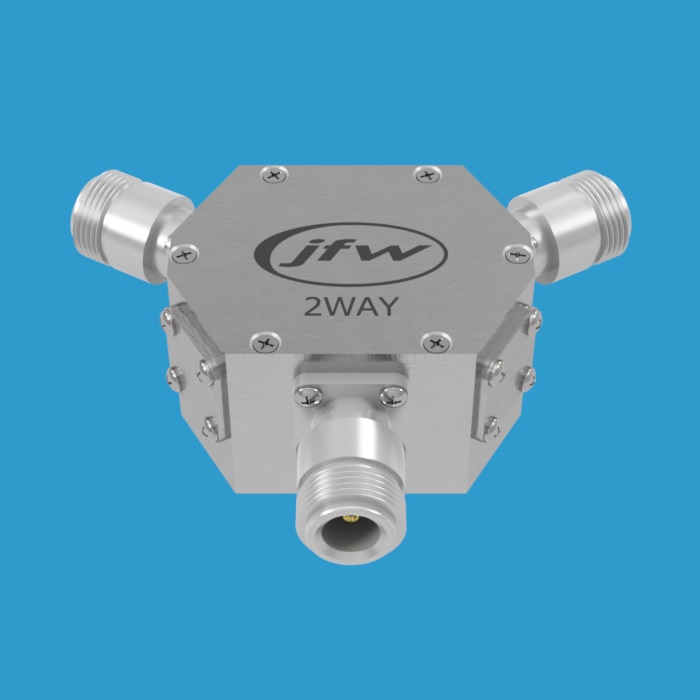

JFW Industries 50PD-670 2路电阻式功率分配器/合成器 DC-3GHz 30W
品牌: JFW Industries
型号: 50PD-670
JFW 50PD-670是一款高性能50欧姆2路电阻式功率分配器/合成器，工作频率覆盖DC至3000 MHz，支持30W功率分配和15W功率合成，提供BNC、N、SMA、TNC等多种连接器选项，采用星形拓扑结构。
产品详情
产品概述
JFW Industries 50PD-670 是一款高功率50欧姆电阻式2路功率分配器/合成器，工作频率范围为DC至3000 MHz。该产品采用星形拓扑结构构建，每个通路的损耗相等，具备射频集线器（RF Hub）的功能特性。
功能特点
- 作为功率分配器使用时，可将一路**高30W的射频信号等分为两路输出
- 作为功率合成器使用时，可将两路**高15W的射频信号合成为一路输出
- 提供50欧姆 BNC、N、SMA、TNC 同轴射频母头连接器选项
- 所有路径具有相等的插入损耗，功能等同于射频集线器
技术参数
- 品牌：JFW Industries
- 型号：50PD-670
- 阻抗：50 Ohm
- 配置：2路电阻式分配器/合成器
- 频率范围：DC - 3000 MHz
- 射频输入功率（分配器模式）：30 Watts
- 射频输入功率（合成器模式）：15 Watts
- 射频连接器：BNC、N、SMA、TNC female
- 拓扑结构：星形配置
有关电阻式与电抗式功率分配器的功能差异，以及电阻式分配器、环形分配器和Wilkinson分配器在结构、插入损耗和隔离度方面的详细对比，请参阅JFW功率分配器应用说明文档。
