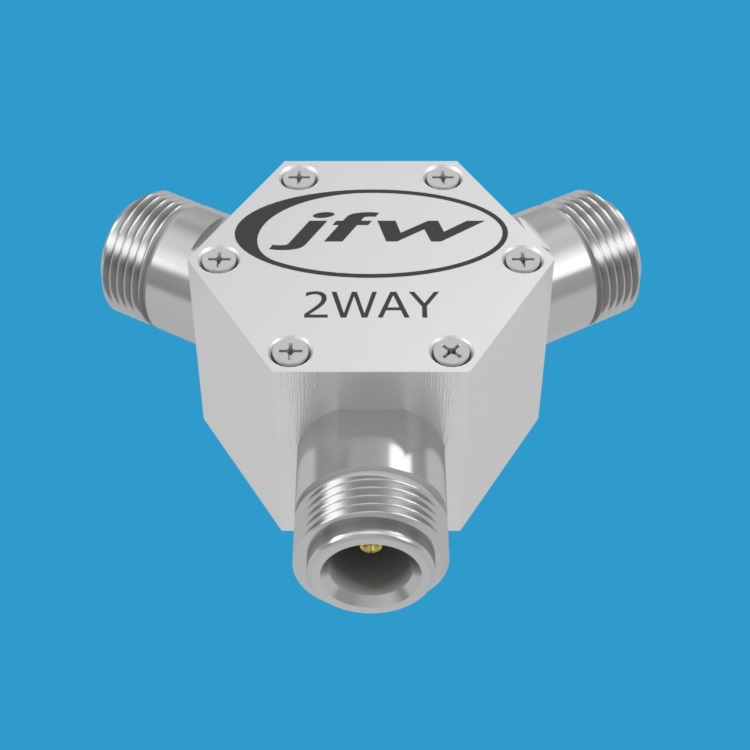

JFW Industries 50PD-717 2路电阻式功率分配器/合成器
品牌: JFW Industries
型号: 50PD-717
JFW Industries 50PD-717是一款高功率50欧姆电阻式2路功率分配器/合成器，工作频率DC-2000 MHz，支持20W分配和10W合成，采用星型结构设计，具备射频集线器功能。
产品详情
产品概述
JFW Industries 型号 50PD-717 是一款高功率50欧姆电阻式2路功率分配器/合成器，工作频率范围为DC-2000 MHz。该器件采用星型结构设计，每条通路的损耗相等，具备射频集线器的功能。
主要规格参数
- 阻抗：50 Ohm
- 配置：2路电阻式分配器/合成器
- 频率范围：DC-2000 MHz
- 射频输入功率：20 Watts（分配器模式）/ 10 Watts（合成器模式）
- 射频连接器：N型母头或SMA母头同轴连接器
- 结构形式：星型配置
功能说明
作为分配器使用时，可将一路20瓦的射频信号均匀分为两路输出；作为合成器使用时，可将两路各10瓦的射频信号合成为一路输出。由于采用电阻式星型结构，器件每条路径的插入损耗相等，因此可作为射频集线器（RF Hub）使用。
用户可参考JFW功率分配器应用文档，深入了解电阻式与电抗式功率分配器在结构设计、插入损耗及隔离度方面的差异，以及电阻式分配器、环形分配器和威尔金森分配器之间的性能对比。
可用文档
- 数据手册（Data Sheets）
- SMA连接器图纸
