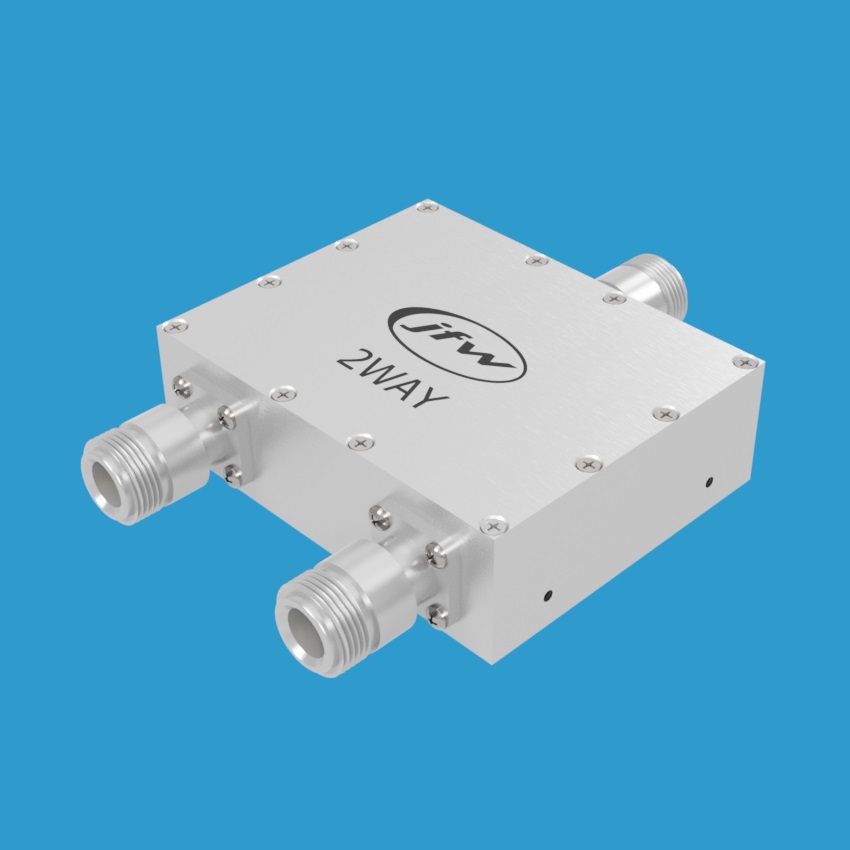

JFW 50PD-721 2路电阻式功率分配器/合成器 DC-1200 MHz
品牌: JFW Industries
型号: 50PD-721
JFW 50PD-721是一款高功率50欧姆电阻式2路功率分配器/合成器，工作频率DC-1200 MHz，分配功率80W，合成功率40W，提供N、SMA、TNC连接器可选，星型结构设计，各通路损耗相等。
产品详情
产品概述
JFW Model 50PD-721 是一款高功率50欧姆电阻式2路功率分配器/合成器，工作频率范围为DC至1200 MHz。该产品采用星型拓扑结构，每条通路的损耗相等，具备射频集线器（RF Hub）功能，适用于需要等分信号路径的各类射频系统。
主要特点
- 阻抗：50欧姆
- 配置方式：2路电阻式分配器/合成器
- 工作频率：DC - 1200 MHz
- 作为分配器使用时，可处理高达80瓦的射频输入功率
- 作为合成器使用时，可合成两路各40瓦的射频信号
- 射频连接器：提供50欧姆N型、SMA或TNC母头同轴连接器可选
- 星型结构设计，各通路损耗一致，实现等分信号分配
应用说明
如需了解电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构设计、插入损耗和端口隔离度方面的区别，请参阅Power Divider Application Note（功率分配器应用说明）文档。
