JFW Industries 50PD-432 N 两路电阻式功率分配器/合成器 DC-6 GHz

产品概述

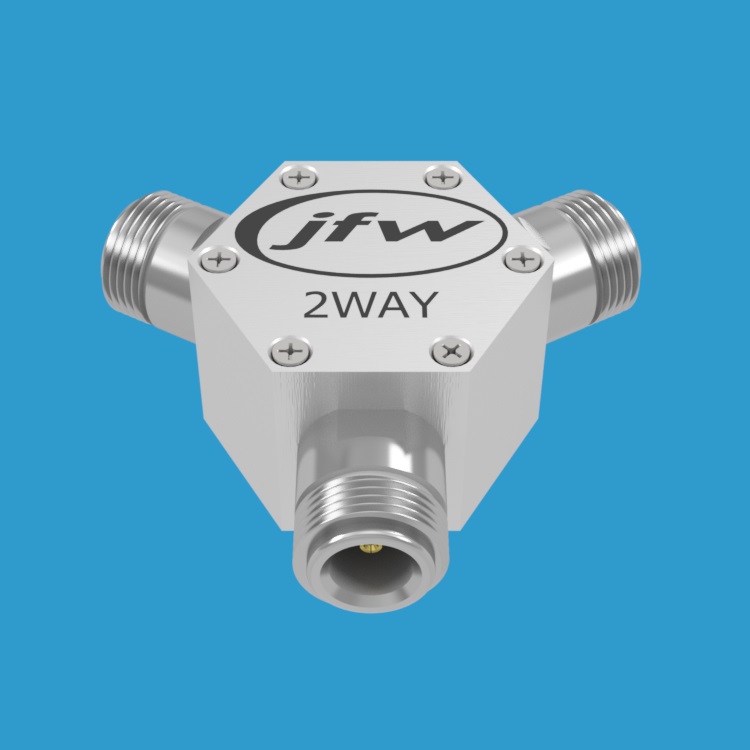

JFW Industries 型号 50PD-432 是一款50欧姆电阻式两路功率分配器/合成器。该器件配备N型母头同轴射频连接器，工作频率范围为DC至6000 MHz，额定射频输入功率为1瓦。产品采用星型结构设计，分配器/合成器的每条通路具有相等的损耗，因此具备射频集线器（RF Hub）的功能特性。

关键参数

• 阻抗：50 Ohm
• 配置方式：两路电阻式分配器/合成器
• 频率范围：DC-6 GHz（DC-6000 MHz）
• 射频输入功率：1 Watt
• 射频连接器：N型母头（N female）
• 结构形式：星型配置（Star Configuration）

技术说明

该产品采用电阻式功率分配架构，各通路损耗均等，适用于需要等功率分配或合成的射频系统。关于电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森（Wilkinson）分配器在结构设计、插入损耗和隔离度方面的详细区别，请参阅 JFW Industries 提供的 Power Divider Application Note 应用文档以获取更多信息。
