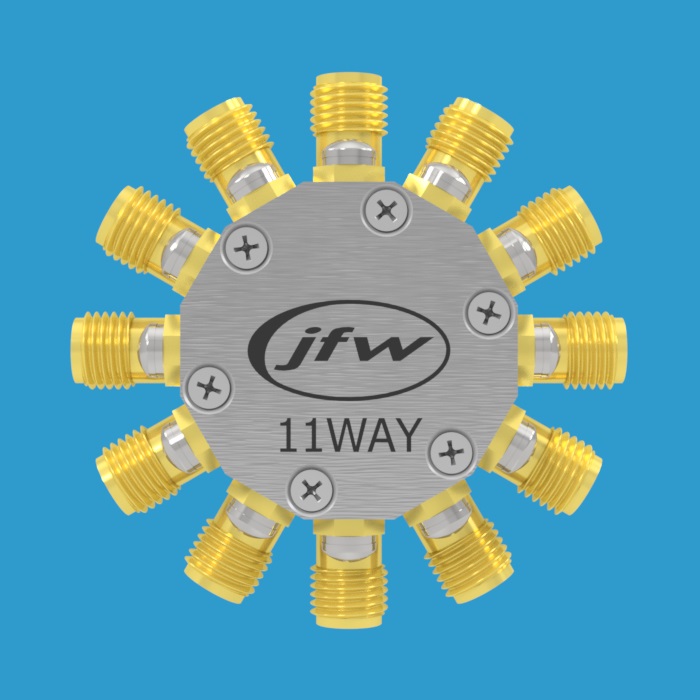

JFW Industries 50PD-735 SMA 11路电阻型功率分配器/合成器
品牌: JFW Industries
型号: 50PD-735 SMA
JFW Industries 50PD-735 SMA是一款50欧姆11路电阻型功率分配器/合成器，工作频率范围为DC至6 GHz，额定射频输入功率为1瓦，配备SMA母头同轴连接器，采用星型结构设计，各路径具有等损耗特性，可作为射频集线器使用。
产品详情
产品概述
JFW Industries 50PD-735 SMA是一款50欧姆电阻型11路功率分配器/合成器，工作频率覆盖DC至6000 MHz，额定射频输入功率为1瓦。该产品配备SMA母头同轴射频连接器，采用星型拓扑结构构建，具备射频集线器功能，分配器/合成器中每条信号路径均具有相等的插入损耗。
关键技术参数
- 阻抗：50 Ohm
- 配置：11路电阻型功率分配器/合成器
- 频率范围：DC - 6 GHz
- 射频输入功率：1 Watt
- 射频连接器：SMA母头（female）
- 拓扑结构：星型配置（Star Configuration）
功能特点
由于每条信号路径通过分配器/合成器时均具有相等的损耗，50PD-735 SMA可实现射频集线器（RF Hub）的功能，适用于需要多路等功率分配或合成的射频系统应用。
应用参考
关于电阻型与电抗型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别，请参阅JFW Industries发布的Power Divider Application Note功率分配器应用说明文档。
产品文档
- 数据手册（Data Sheet）
- 产品图纸（Drawing）
