JFW Industries 50PD-771 SMA 四路电阻式功分器/合成器 DC-6 GHz

产品概述

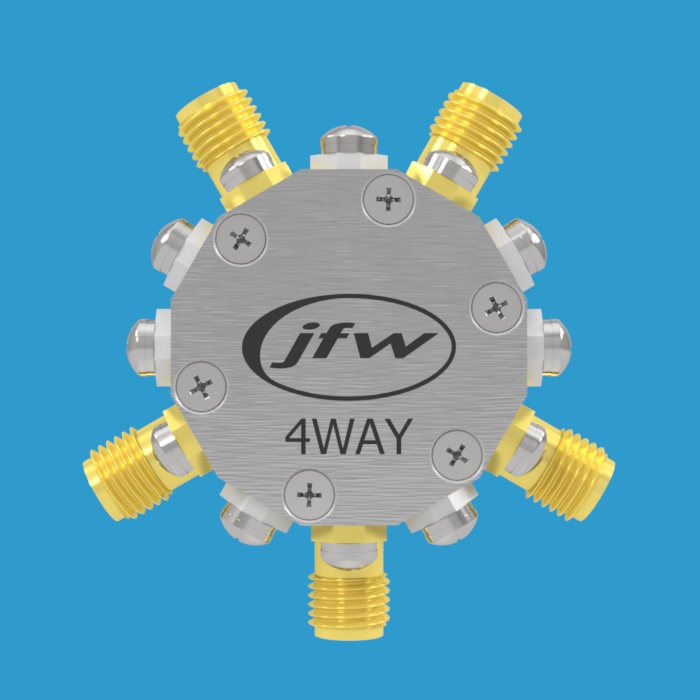

JFW Industries 50PD-771 SMA 是一款50欧姆电阻式四路功分器/合成器，采用星型拓扑结构，配备50欧姆 SMA 母头同轴射频连接器。该器件工作频率覆盖 DC 至 6000 MHz，额定射频输入功率为 1 瓦。由于其内部各通路的损耗完全一致，因此可作为射频集线器（RF Hub）使用。

关键技术参数

• 阻抗：50 Ohm
• 配置：四路电阻式功分器/合成器
• 频率范围：DC - 6 GHz（6000 MHz）
• 射频输入功率：1 Watt
• 射频连接器：SMA 母头（Female）
• 拓扑结构：星型（Star Configuration）

功能特点

该器件的每条通路均具有相等的插入损耗，因此具备射频集线器的功能特性，适用于信号分配与合成等多种应用场景。

技术文档

如需深入了解电阻式与电抗式功分器之间的功能差异，以及电阻式功分器、环形变压器式功分器和威尔金森功分器在结构、插入损耗及隔离度方面的区别，请参阅 JFW Industries 提供的 Power Divider Application Note 应用文档。
