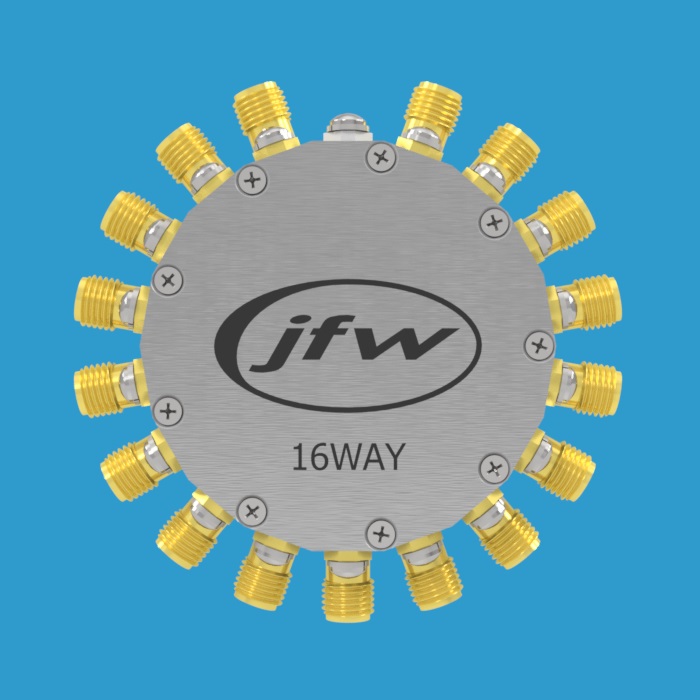

JFW 50PD-785 SMA 16路电阻型功率分配器/合成器

产品概述

JFW 50PD-785 是一款50欧姆电阻型16路功率分配器/合成器，配备50欧姆SMA母头同轴射频连接器。工作频率范围为DC至2000 MHz，额定射频输入功率为1瓦。采用星型拓扑结构构建，由于分配器/合成器中每条路径具有相等的损耗，因此具备射频集线器的功能特性。

关键参数

• 阻抗：50 Ohm
• 配置：16路电阻型分配器/合成器
• 频率范围：DC - 2000 MHz
• 射频输入功率：1 Watt
• 射频连接器：SMA 母头
• 拓扑结构：星型配置

产品特性

该型号采用星型配置结构，每条路径通过分配器/合成器时具有相等的插入损耗，因此可作为射频集线器使用，适用于需要将信号均匀分配至多个端口的应用场景。

应用说明

请参阅JFW功率分配器应用笔记，了解电阻型与电抗型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别。
