JFW Industries 50PD-028 SMA 五路电阻式功率分配器/合成器

产品概述

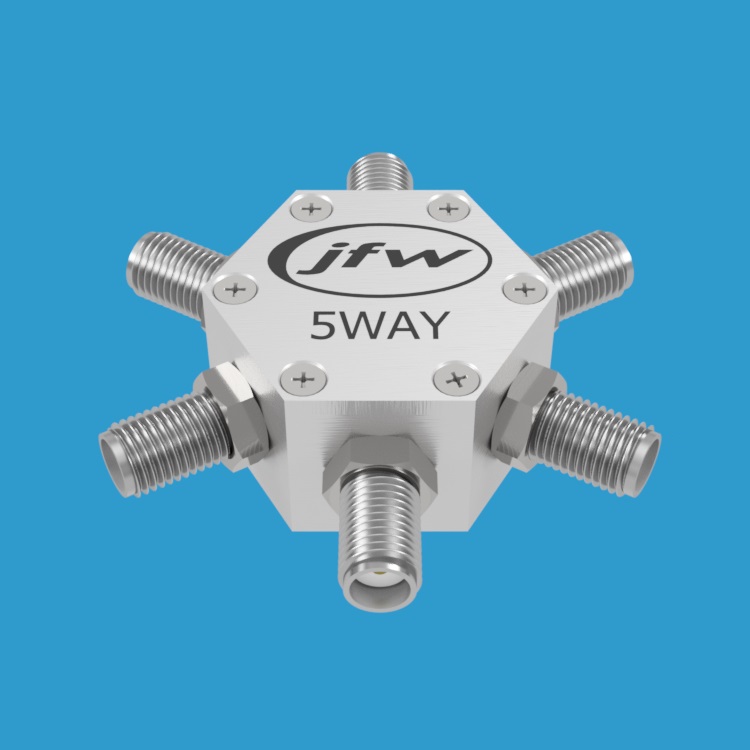

50PD-028是JFW Industries推出的一款50欧姆电阻式五路功率分配器/合成器。该器件采用SMA母头同轴射频连接器，工作频率范围为DC至1500 MHz，额定射频输入功率为2瓦。其内部采用星型拓扑结构构建，具备射频集线器功能，分配器/合成器的每条路径均具有相等的插入损耗。

主要特性

• 阻抗：50欧姆
• 配置方式：五路电阻式分配/合成
• 频率范围：DC至1500 MHz
• 射频输入功率：2瓦
• 射频连接器：SMA母头
• 拓扑结构：星型配置，各通道损耗均衡

应用说明

如需了解电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别，请参阅Power Divider Application Note应用文档。
