JFW 50PD-133 2路电阻式功率分配器/合成器

产品概述

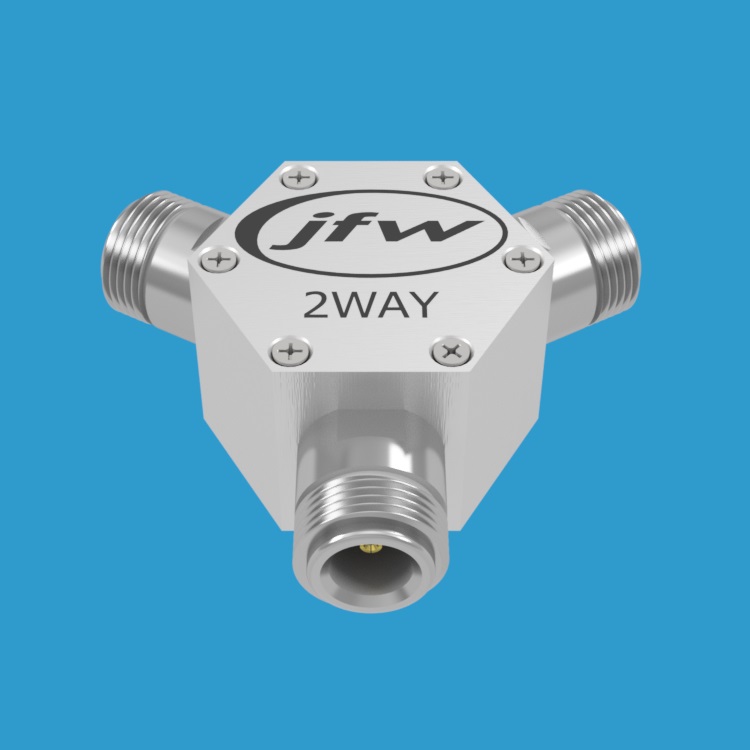

JFW Industries 型号 50PD-133 是一款50欧姆电阻式2路功率分配器/合成器，采用星型结构设计。该器件具备射频集线器功能，分配器/合成器中每条路径具有相等的损耗，适用于需要等功率分配或多路信号合成的射频系统。

主要特性

• 阻抗：50 欧姆
• 配置：2路电阻式分配器/合成器
• 频率范围：DC - 2000 MHz
• 射频输入功率：2 瓦
• 射频连接器：BNC、N型或TNC同轴连接器
• 结构：星型配置

应用说明

该器件可作为射频集线器使用，分配器/合成器中的每条路径均具有相等的插入损耗，广泛应用于测试测量、信号分配及多通道射频系统中。

如需了解电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别，请参阅 Power Divider Application Note 应用文档。
