JFW Industries 50PD-134 三路电阻型功率分配器/合成器

产品概述

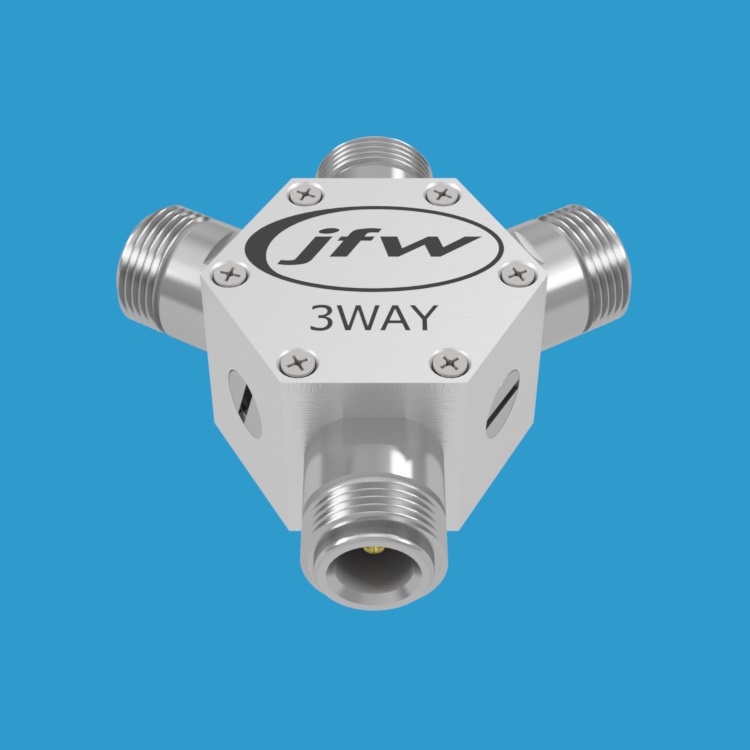

JFW Industries Model 50PD-134 是一款50 Ohm电阻型三路功率分配器/合成器。该产品提供BNC、N 或 TNC同轴射频连接器可选，工作频率范围为DC-2000 MHz，额定射频输入功率为2 Watts。产品采用星型拓扑结构构建，具备射频集线器功能，分配器/合成器中每条路径均具有相等的损耗。

技术参数

• 阻抗：50 Ohm
• 配置：三路电阻型分配器/合成器
• 频率范围：DC-2000 MHz
• 射频输入功率：2 Watts
• 射频连接器：BNC、N 或 TNC
• 拓扑结构：星型配置

应用说明

请参阅 JFW Industries 的 Power Divider Application Note，详细了解电阻型与电抗型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和 Wilkinson 分配器在结构、插入损耗和隔离度方面的对比分析。
