JFW Industries 50PD-135 四路电阻式功率分配器/合成器

产品概述

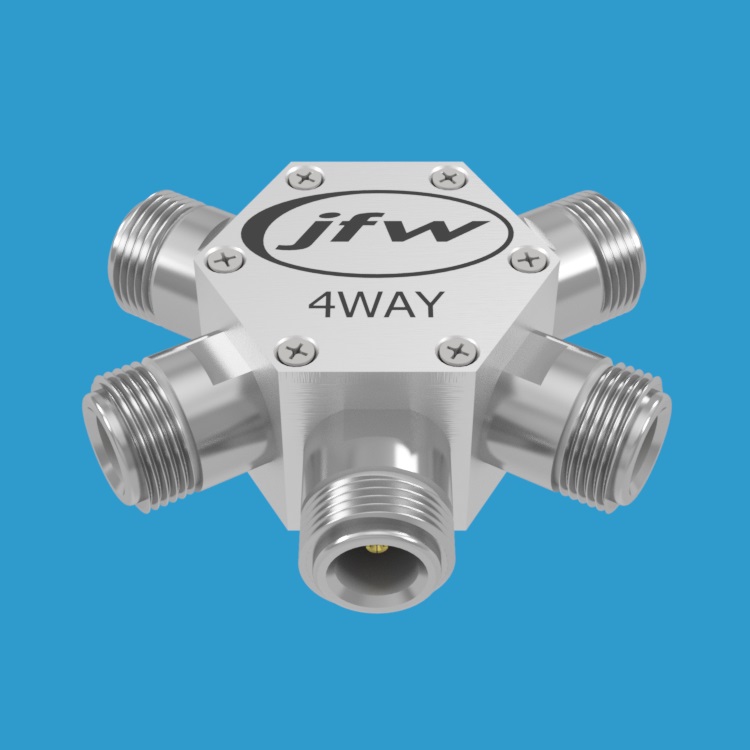

JFW Industries 50PD-135 是一款 50 欧姆电阻式四路功率分配器/合成器，采用星型拓扑结构构建。该器件工作频率覆盖 DC 至 2000 MHz，额定射频输入功率为 2 Watts。由于分配器/合成器的每条通路具有相等的插入损耗，因此它还具备射频集线器（RF Hub）的功能，适用于多路信号等分分配与合成场景。

主要技术参数

• 阻抗：50 Ohm
• 配置方式：四路电阻式功率分配器/合成器
• 频率范围：DC - 2000 MHz
• 射频输入功率：2 Watts
• 射频连接器：BNC、N 或 TNC 母头可选
• 拓扑结构：星型配置
• 功能特点：各通路等损耗，可用作射频集线器

技术文档与应用说明

如需深入了解电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形（Toroidal）分配器和 Wilkinson 分配器在结构设计、插入损耗和端口隔离度方面的区别，请参阅 JFW Industries 发布的 Power Divider Application Note 技术文档，获取详细的选型指导与工程应用参考。
